Tổng quan

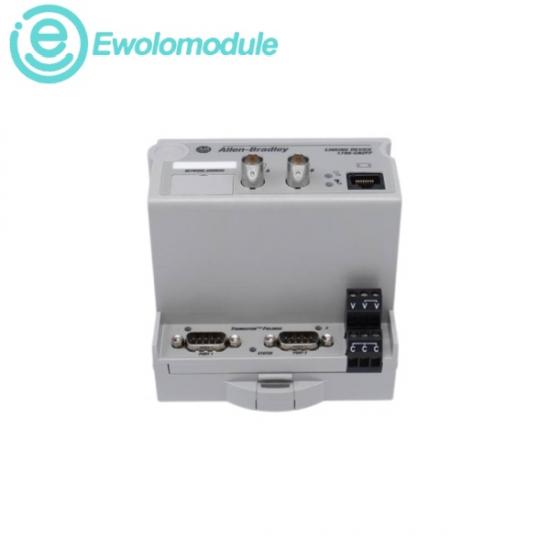

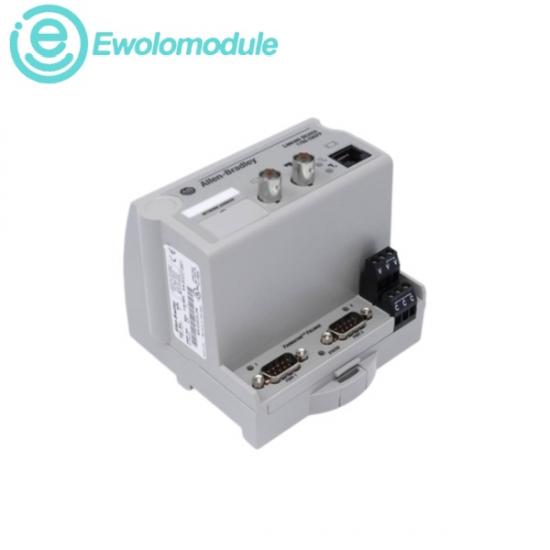

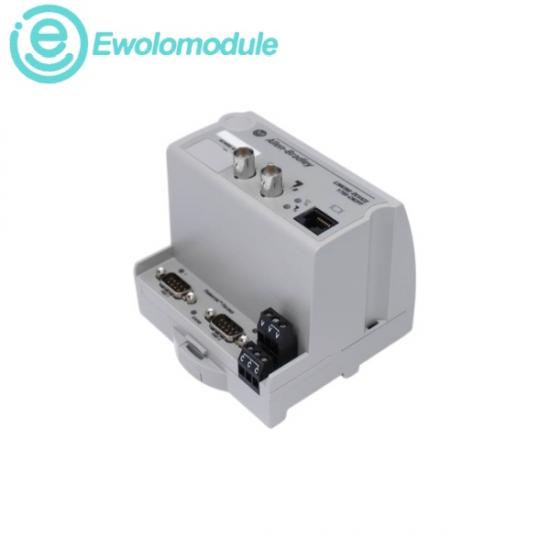

Cái1788-CN2FF Đây là thiết bị cầu nối và cổng giao tiếp thông minh được phát triển bởi Rockwell Automation dưới thương hiệu Allen-Bradley. Thiết bị kết nối này đóng vai trò là cổng vật lý và mạng trong suốt giữa mạng ControlNet tốc độ cao và các phân đoạn bus trường FOUNDATION Fieldbus H1 hướng quy trình. Bằng cách tích hợp thiết bị này vào kiến trúc điều khiển, các cơ sở công nghiệp có thể liên kết các hệ thống điều khiển dựa trên Logix (như ControlLogix hoặc CompactLogix) trực tiếp với thiết bị đo lường tại hiện trường, bỏ qua nhu cầu sử dụng bộ điều khiển độc lập chuyên dụng hoặc các mô-đun định tuyến bảng mạch phức tạp. Về cấu trúc, thiết bị có kiểu dáng nhỏ gọn, thoáng, được thiết kế để lắp đặt trực tiếp trên thanh ray DIN 35 mm bên trong tủ điện.

Thông số kỹ thuật

bạn Dải điện áp đầu vào (nguồn điện ngoài): 18…32V DC (điện áp định mức 24V DC)

bạn Dòng điện đầu vào tối đa: 450 mA @ 24V DC

bạn Công suất tiêu thụ: Khoảng 11 Watt tối đa

bạn Điện áp đầu ra FOUNDATION Fieldbus H1: Lên đến 32V DC được cung cấp cho đoạn cáp fieldbus tùy thuộc vào bộ ổn định nguồn bên ngoài được sử dụng.

bạn Dòng điện phân đoạn Fieldbus FOUNDATION: Hỗ trợ các thiết bị fieldbus riêng lẻ có dòng điện cơ bản điển hình là 20 mA mỗi thiết bị.

bạn Số lượng thiết bị trường kết nối tối đa: Hỗ trợ tối đa 16 thiết bị trường FOUNDATION Fieldbus H1 trên mỗi phân đoạn.

bạn Điện áp cách ly: Đã được kiểm tra để đảm bảo cung cấp khả năng cách ly điện liên tục 50V giữa mạng truyền thông và mạch nguồn đầu vào.

bạn Nhiệt độ hoạt động: 0…60 °C (32…140 °F)
