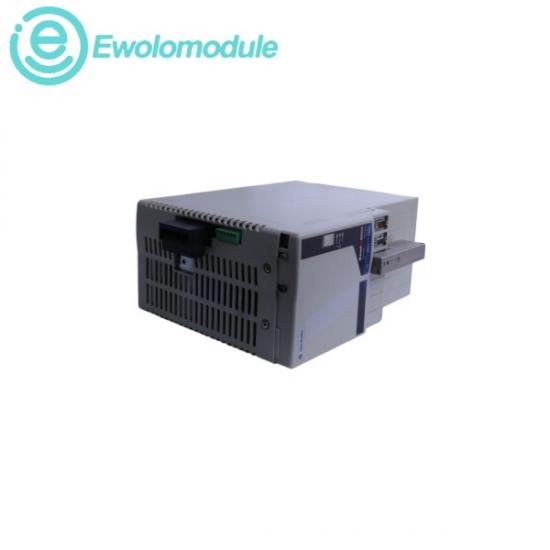

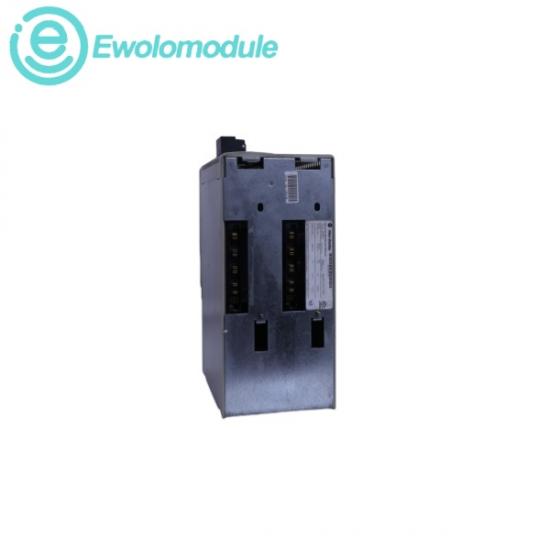

Cái 2094-BM05 Đây là mô-đun biến tần điều khiển servo đa trục kỹ thuật số công suất lớn, được thiết kế bởi thương hiệu Allen-Bradley. Hoạt động như một Mô-đun Trục (AM) công suất cao trong nền tảng Kinetix 6000, thiết bị này cung cấp khả năng điều khiển tốc độ, mô-men xoắn và vị trí vòng kín chính xác cho các động cơ servo không chổi than. Khác với các sản phẩm công suất thấp trong dòng sản phẩm này, 2094-BM05 là một mô-đun có kích thước gấp đôi, nghĩa là vỏ vật lý của nó chiếm hai khe cắm thẻ liền kề trên đường ray nguồn Bulletin 2094 dùng chung để chứa các thiết bị điện tử công suất nâng cao và bộ tản nhiệt bên trong. Hoạt động trong một hệ thống cơ sở hạ tầng dùng chung, mô-đun này loại bỏ hoàn toàn nhu cầu về bộ chỉnh lưu đường dây AC riêng lẻ hoặc bộ lọc đầu vào chuyên dụng. Thay vào đó, nó kết nối trực tiếp với đường ray nguồn để lấy điện áp bus DC 650V bên trong và nguồn điện hoạt động phía điều khiển từ một máy chủ trung tâm, được gọi là Mô-đun Trục Tích hợp (IAM). Mô-đun sử dụng điều chế độ rộng xung (PWM) tần số cao tiên tiến để điều hòa dòng điện động cơ mượt mà. Nó kết nối liền mạch với bộ điều khiển trung tâm Logix thông qua mạng truyền thông đồng bộ tốc độ cao (như SERCOS hoặc EtherNet/IP CIP Motion).

Cấu hình mô-đun: Mô-đun biến tần đa trục loại 400V/460V

Điện áp đầu vào DC chính danh nghĩa: 650V DC được lấy trực tiếp từ liên kết bus chung của đường ray nguồn.

Nguồn điện xoay chiều chính (điện áp hệ thống): 360V…Điện áp hiệu dụng AC 480V, ba pha

Dòng điện đầu ra liên tục của biến tần (RMS): 49,0 Ampe

Dòng điện đầu ra liên tục của biến tần (từ 0 đến đỉnh): 69,3 Ampe

Công suất đầu ra liên tục danh nghĩa: 22,0 kJ

Tần số điều chế độ rộng xung (PWM): Tần số sóng mang cố định 4 kHz

Hiệu suất điện năng: Hiệu suất kết cấu đạt 98% ở công suất định mức liên tục.
