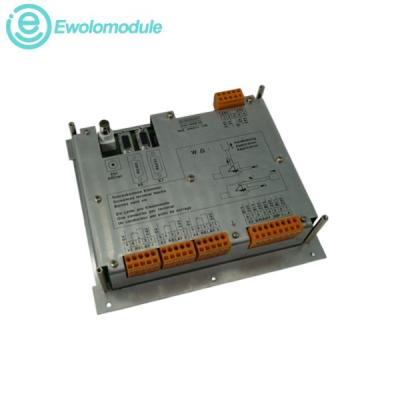

ABB AFC094AE01 HIEE200130R1 là bo mạch khuếch đại xung và điều khiển cổng hạng nặng được thiết kế để điều chỉnh góc kích dẫn thời gian thực trong các máy đồng bộ lớn. Hoạt động như một nút điều khiển trung gian quan trọng trong lưới hệ thống UNITROL, bo mạch này tiếp nhận các lệnh định thời điện áp thấp từ khung phụ xử lý trung tâm. Nó khuếch đại chính xác các tín hiệu cổng này thành các dòng điện năng lượng cao cần thiết để kích hoạt các vòng bán dẫn công suất thyristor hạng nặng. Được trang bị bộ lọc nhiễu điện từ (EMI) tích hợp và chẩn đoán động, thẻ này đảm bảo thực hiện chuyển mạch ở cấp độ micro giây trong khi cách ly các mạng logic bảng mạch nhạy cảm khỏi các quá độ điện áp trường khắc nghiệt.

n Điện áp đầu vào điều khiển danh định: 24 VDC

n Điện áp đầu ra cổng được điều chỉnh: các xung chuyển mạch ổn định 5 VDC / 12 VDC

n Dòng điện đầu ra kênh định mức: công suất đỉnh liên tục 2,5 A trên mỗi đường dẫn điều khiển

n Băng thông tần số truyền xung: 50 Hz đến 250 kHz

n Nhiệt độ vận hành môi trường: -20°C đến +70°C (-4°F đến +158°F) xếp hạng lắp đặt tủ liên tục

n Phạm vi nhiệt độ lưu trữ môi trường: -40°C đến +85°C

1.

Vòng lặp kích dẫn cầu Thyristor: Nhận trực tiếp các lệnh kích dẫn micro giây thô từ bộ xử lý Bộ điều chỉnh điện áp tự động (AVR) của hệ thống, khuếch đại chúng để điều khiển hoàn hảo các cổng vật lý của vòng thyristor máy phát điện đồng bộ lớn mà không bị méo tín hiệu.

2.

Các tiện ích phát điện giá trị cao: Được lắp đặt bên trong các trạm thủy điện tiêu chuẩn, các nhà máy nhiệt điện lớn và các tổ máy tuabin hơi/khí tiện ích để quản lý kích từ trường và duy trì sự ổn định điện áp lưới tuyệt đối trong quá trình giảm tải.

3.

Các ngành công nghiệp sản xuất hạng nặng: Được triển khai trong các mạng lưới truyền động động cơ đồng bộ cho các nhà máy cán thép, máy móc sản xuất bột giấy và giấy liên tục, và các nhà máy pha trộn hóa chất nơi các vòng lặp mô-men xoắn động cơ cao yêu cầu định thời chính xác.

4.

Các trạm biến áp lưới điện khu vực: Phối hợp bù hệ số công suất quá độ và điều chỉnh công suất phản kháng động bên trong các mảng tụ đồng bộ hạng nặng.
