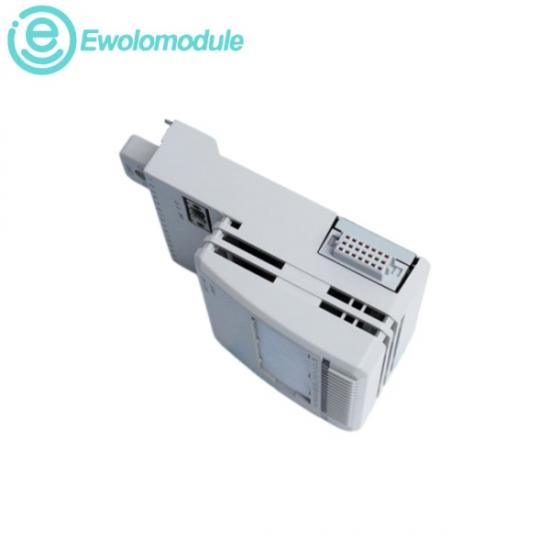

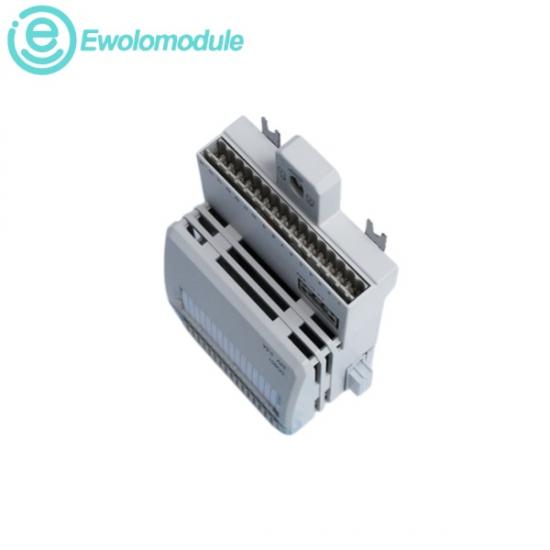

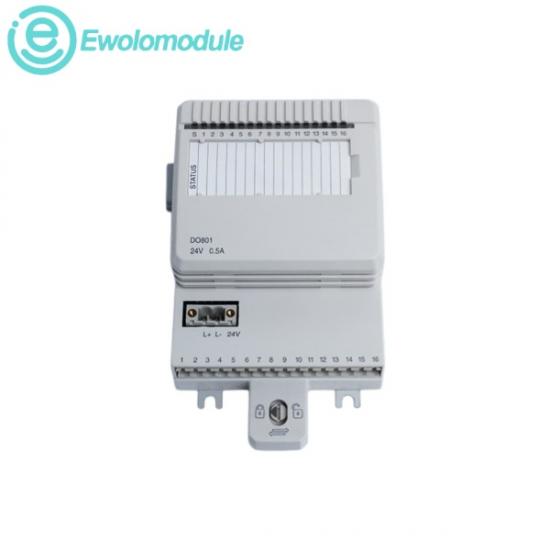

ABB DO801 3BSE020510R1là mô-đun đầu ra kỹ thuật số 16 kênh, 24 V d.c. Để đảm bảo độ bền phần cứng vật lý lâu dài trong các cấu hình trường phức tạp, tất cả 16 kênh được gom thành một nhóm cách ly duy nhất và được thiết kế với các tính năng bảo vệ an toàn tích hợp chống ngắn mạch, quá áp và quá nhiệt. Mỗi đường truyền riêng biệt đều tích hợp các bộ điều khiển phía điện áp cao (high-side driver), khả năng dập tải cảm ứng để xử lý các bộ chấp hành, rào cản cách ly quang và các đèn LED chuyên dụng ở mặt trước giúp nhanh chóng khắc phục sự cố và chỉ báo trạng thái hoạt động.

l Công suất tiêu tán: Thông thường 2,1 W

l Điện áp định mức: Danh định 24 V d.c.

l Điện trở tải đầu ra: Nhỏ hơn 0,4 Ω

l Đầu ra dòng điện liên tục: Tối đa 0,5 A mỗi kênh

l Kênh: 16 đầu ra kỹ thuật số, được cấu hình thành 1 nhóm cách ly

l Phạm vi nhiệt độ hoạt động: 0°C đến +55°C (32°F đến 131°F) đối với lắp đặt ngang thông thường; lắp đặt đứng tối đa ở 40°C (104°F)

l Giới hạn nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến 158°F)

l Độ ẩm tương đối: 5% đến 95%, không ngưng tụ

Tự động hóa quá trình DCS:

Đóng vai trò là liên kết cục bộ trong kiến trúc DCS ABB System 800xA để kích hoạt các linh kiện kỹ thuật số dựa trên các lệnh logic cốt lõi.

Điều khiển van solenoid và van:

Điều khiển các vị trí đóng/mở của van solenoid khí nén và thủy lực tại hiện trường trong các nhà máy lọc dầu, khí đốt và hóa chất.

Trung tâm điều khiển động cơ (MCC):

Định tuyến các tín hiệu kích hoạt 24V rời rạc đến các bộ khởi động động cơ công nghiệp, công tắc tơ và rơ-le điều khiển.

Kích hoạt thiết bị báo động & chỉ báo:

Phát tín hiệu đến còi hú, đèn báo alarm, đèn tháp và bảng mô phỏng trên khắp các nhà xưởng sản xuất.
