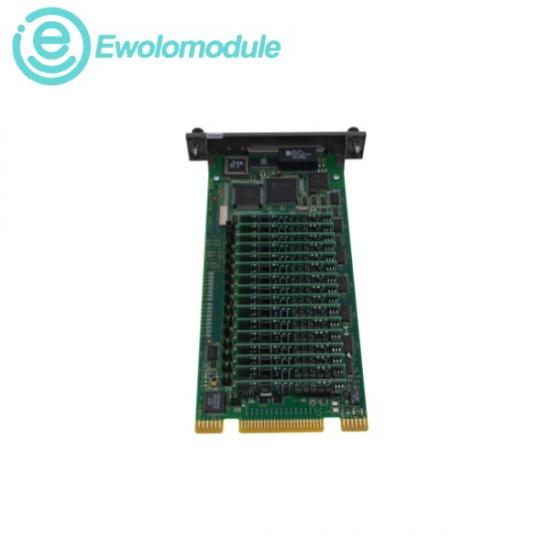

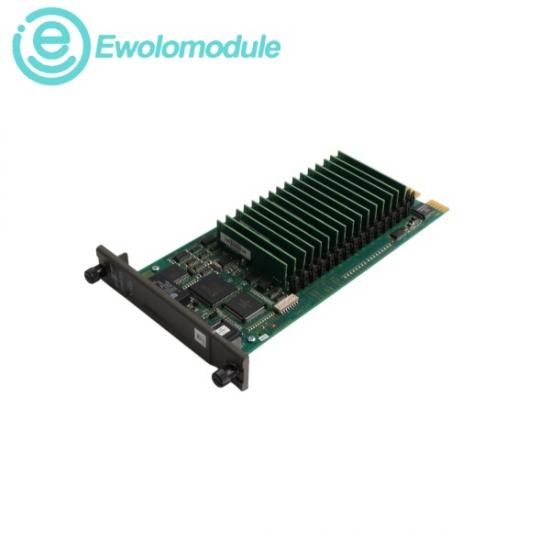

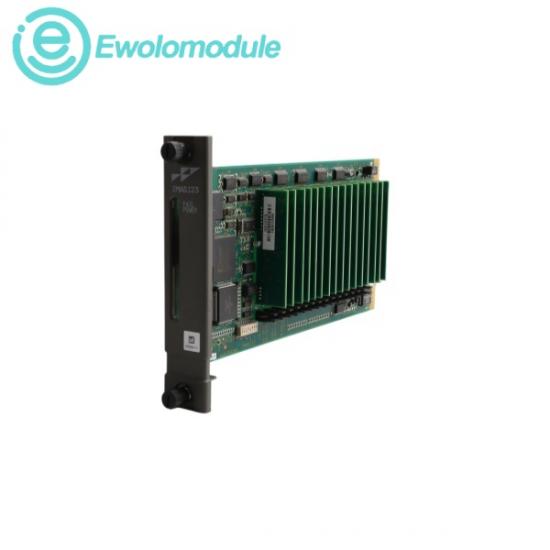

ABB IMASI23 là một mô-đun đầu vào tương tự 16 kênh tiên tiến, hiệu suất cao, được thiết kế để giao tiếp trực tiếp với nhiều loại tín hiệu quy trình khác nhau đến bộ điều khiển rack Harmony thông qua bus mở rộng I/O cục bộ của hệ thống. Hoạt động như một bộ xử lý biên thông minh, nó cung cấp mạch tích hợp để bù nhiệt độ điểm nối lạnh, chuyển đổi đơn vị kỹ thuật và kiểm tra tính toàn vẹn hệ thống nền. Mỗi kênh đều có bộ chuyển đổi tương tự sang số (A/D) 24 bit riêng và có thể được tùy chỉnh hoàn toàn để chấp nhận các loại đầu vào đa dạng như vòng dòng điện, cặp nhiệt điện và RTD.

Dung lượng kênh: 16 kênh đầu vào quy trình có thể cấu hình độc lập

Độ phân giải chuyển đổi tín hiệu tương tự sang kỹ thuật số (A/D): 24 bit mỗi kênh

Thời gian chuyển đổi: Tổng cộng 180 mili giây để làm mới đồng thời cả 16 kênh.

Dòng điện hiện tại: Dòng điện vòng tiêu chuẩn công nghiệp từ 4 đến 20 mA

Thông số trở kháng đầu vào: Tối thiểu 10 MΩ cho tín hiệu milivolt/nhiệt điện mức thấp; Tối thiểu 100 kΩ cho tín hiệu điện áp/dòng điện.

Nguồn cách ly điện: 250 VDC hoặc VRMS ở chế độ cách ly chung 60 Hz

Giới hạn nhiệt độ hoạt động: 0 °C đến +70 °C (+32 °F đến +158 °F)

Giới hạn nhiệt độ bảo quản: -40 °C đến +85 °C (-40 °F đến +185 °F)

Ma trận độ ẩm tương đối: 5% đến 95% ở nhiệt độ lên đến +55 °C, môi trường khí quyển không ngưng tụ.
