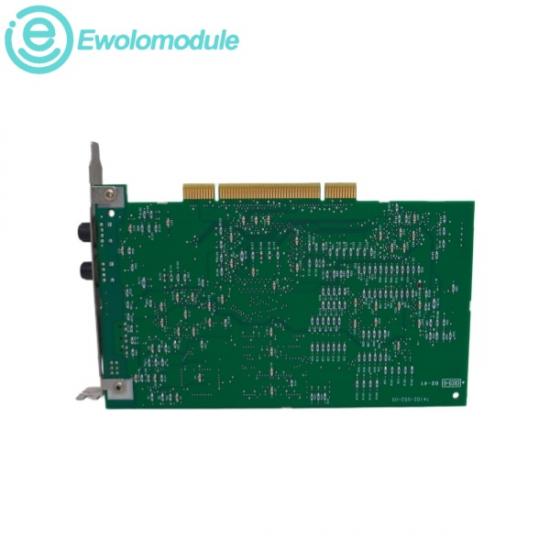

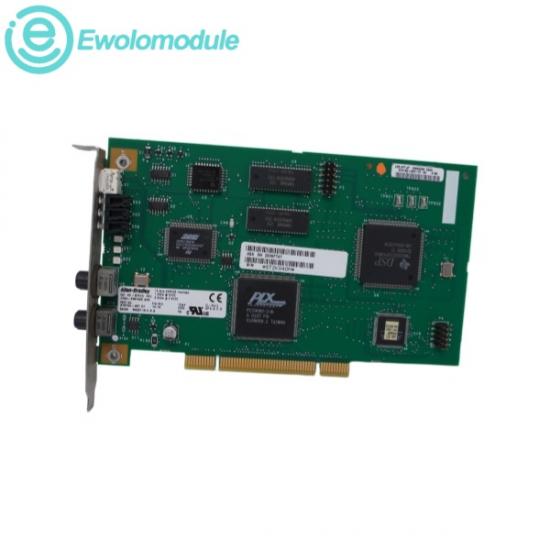

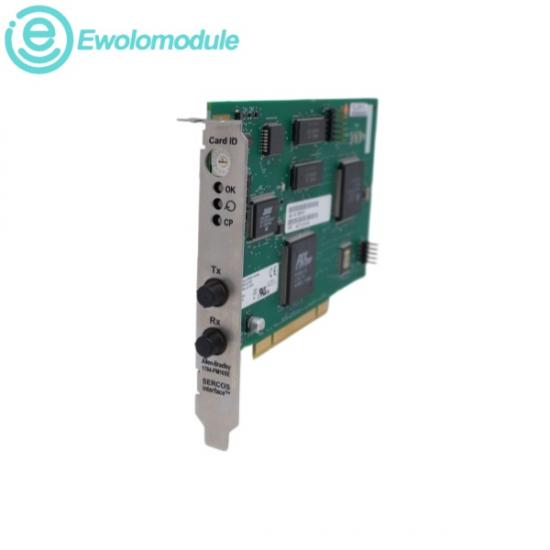

CáiAllen-Bradley 1784-PM16SEĐây là một card giao diện PCI SERCOS 16 trục, đóng vai trò là cầu nối giữa nền tảng SoftLogix và các bộ truyền động SERCOS thông minh. Hoạt động như một phần mở rộng phần cứng chuyên dụng, nó tích hợp trực tiếp vào khe cắm mở rộng PCI của máy tính công nghiệp để hoạt động như một giao diện điều khiển chuyển động chuyên dụng cho bộ điều khiển phần mềm Allen-Bradley SoftLogix 5800. Bằng cách điều phối các mạng SERCOS quang học, card này kết nối tự động hóa lập trình được định nghĩa bằng phần mềm với các tổ hợp động cơ và bộ truyền động servo đa trục vật lý.

Khả năng chịu tải của trục:

Quản lý và đồng bộ hóa tối đa 16 trục độc lập hoặc phối hợp.

Điện áp hoạt động:

Được cấp nguồn trực tiếp thông qua bo mạch chủ PC, sử dụng các đường cấp nguồn DC +5V và DC +3.3V.

Dòng điện tiêu thụ:

Dòng điện tiêu thụ xấp xỉ 1,0 A ở điện áp DC 5V.

Tốc độ truyền dữ liệu:

Hỗ trợ tốc độ truyền tải tiêu chuẩn công nghiệp 4 Mbps và 8 Mbps.

Nhiệt độ hoạt động môi trường xung quanh:

Từ 0 °C đến 60 °C (32 °F đến 140 °F)

Nhiệt độ bảo quản:

-40 °C đến 85 °C (-40 °F đến 185 °F)

Chuyển động đồng bộ đa trục:

Điều khiển các tọa độ chuyển động đa trục phức tạp, tốc độ cao như truyền động bánh răng điện tử, cam và nội suy tuyến tính/tròn đa trục.

Tích hợp hệ thống điều khiển servo dựa trên máy tính:

Kết nối các hệ thống SoftLogix 5800 với các bộ điều khiển servo kỹ thuật số như Kinetix 6000 hoặc Ultra3000 thông qua các vòng lặp cáp quang đáng tin cậy.

Sơ đồ bố trí vòng tự động hóa cáp quang:

Được triển khai để thiết lập các mạng phản hồi lệnh thời gian thực, hoàn toàn không bị nhiễu, trên khoảng cách xa trong các máy móc công nghiệp nặng.

Đóng gói và lắp ráp tốc độ cao:

Được sử dụng rộng rãi trong việc dán nhãn công nghiệp, xử lý vật liệu, dây chuyền đóng gói và các trạm lắp ráp robot đòi hỏi độ chính xác đến từng micro giây.
