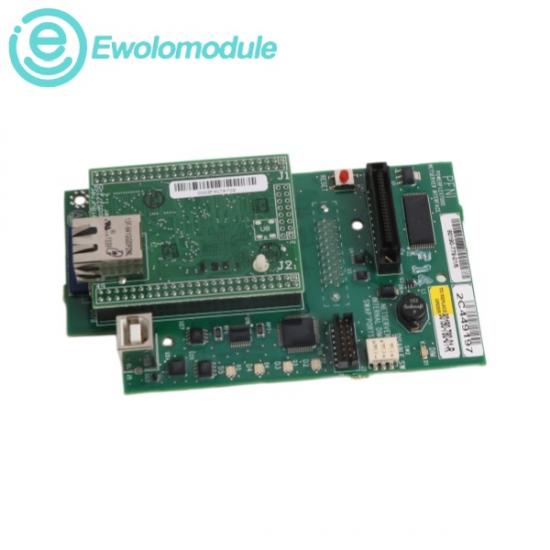

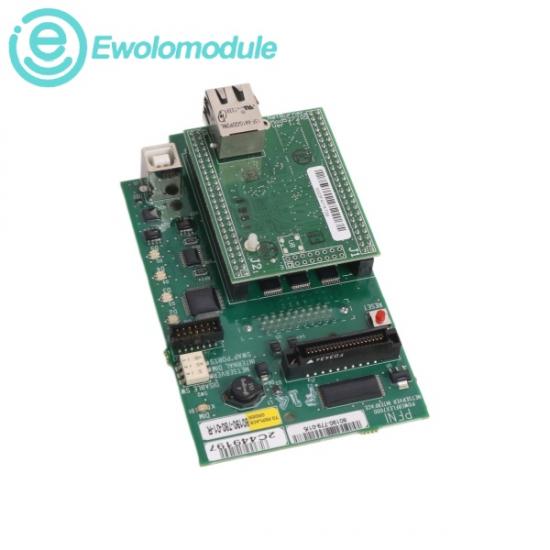

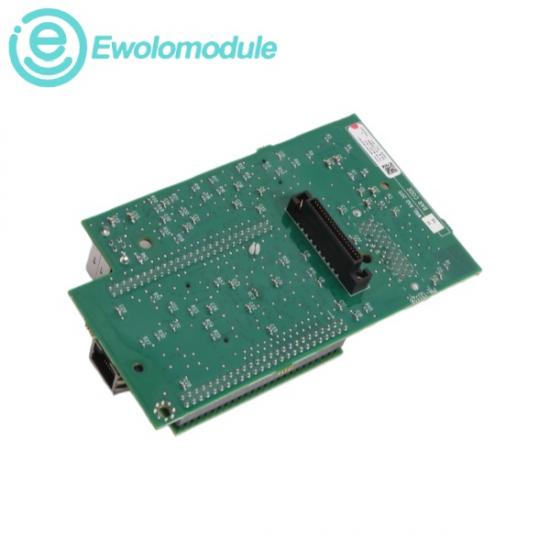

CáiAllen-Bradley 80190-780-01-RĐây là một cụm bo mạch giao diện HMI độ tin cậy cao bao gồm bo mạch chủ giao diện mạng PowerFlex (PFNI) và mô-đun bộ xử lý NetBurner tích hợp. Bo mạch giao tiếp cấp cao này đóng vai trò là cổng chính giữa logic điều khiển bên trong của bộ truyền động và các hệ thống giám sát bên ngoài hoặc giao diện người vận hành (HMI). Nó hỗ trợ chức năng "NetServer", cho phép trao đổi dữ liệu phức tạp, khả năng chẩn đoán từ xa và truyền dữ liệu tốc độ cao giữa phần cứng HMI cục bộ và kiến trúc NetServer rộng hơn. Bo mạch này kết nối với DPM (Mô-đun bộ xử lý truyền động) và trở thành một phần không thể thiếu của nền tảng điều khiển truyền động.

❖ Điện áp hoạt động: Được cấp nguồn thông qua bus điều khiển nội bộ, thường sử dụng mức logic 5V DC.

❖ Nhiệt độ hoạt động: Nhiệt độ hoạt động tiêu chuẩn trong môi trường công nghiệp từ 0 °C đến 50 °C (32 °F đến 122 °F)

❖ Nhiệt độ bảo quản: Thích hợp để bảo quản ở nhiệt độ từ -40 °C đến 85 °C (-40 °F đến 185 °F)

❖ Độ ẩm tương đối: 5% đến 95% không ngưng tụ

Ø Giao diện truyền thông HMI: Hoạt động như một cầu nối chuyên dụng liên kết nền tảng điều khiển của bộ truyền động PowerFlex 7000 trực tiếp với các bảng điều khiển cảm ứng cục bộ của người vận hành.

Ø Nâng cấp hệ thống: Được sử dụng khi nâng cấp các bộ truyền động PowerFlex 7000 ForGe cũ để tích hợp các cụm giao diện người máy (HMI) hiện đại, giàu tính năng.

Ø Đồng bộ hóa phần mềm: Hỗ trợ việc nạp và cập nhật đồng thời phần mềm điều khiển truyền động cục bộ và hệ thống giao diện HMI.

Ø Giám sát chẩn đoán: Sử dụng các công tắc DIP vật lý để chuyển đổi các cổng nối tiếp, cho phép các kỹ sư hiện trường truy cập trực tiếp vào thiết bị đầu cuối USB để chẩn đoán ổ đĩa theo thời gian thực.
