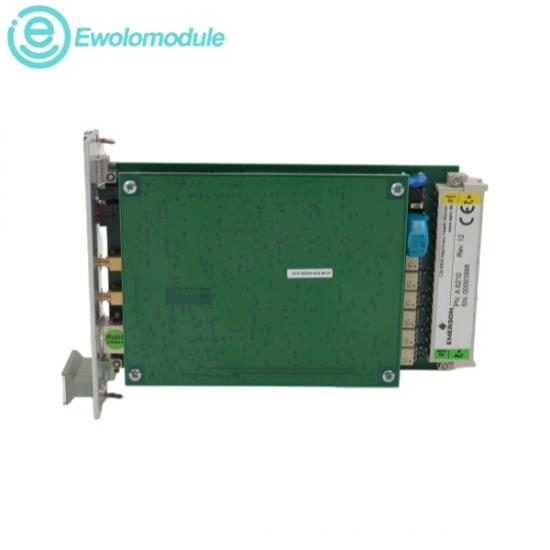

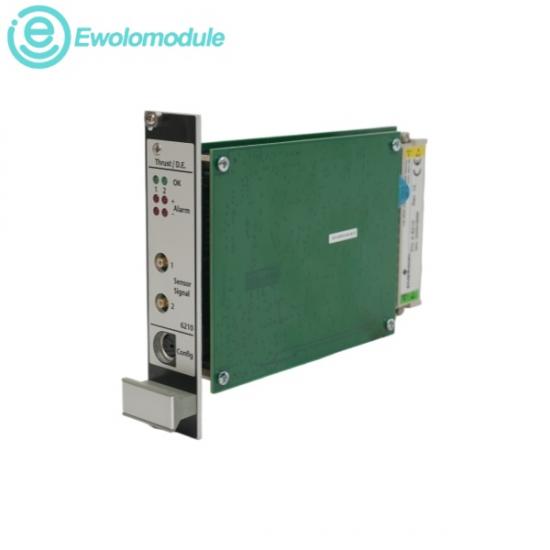

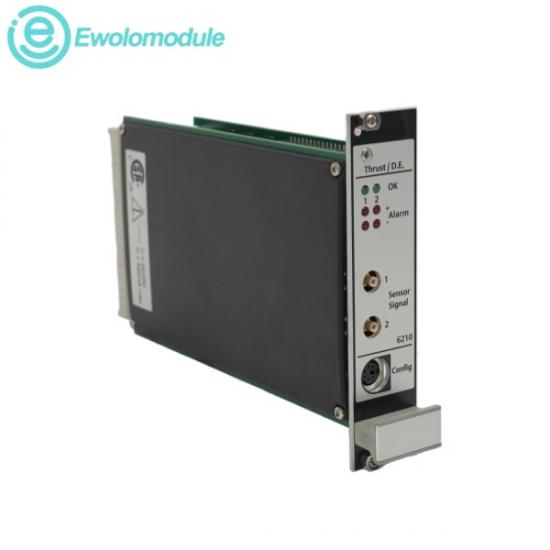

CáiEmerson A6210Mô-đun Giám sát là một thẻ phần cứng bảo vệ máy móc tiên tiến, độ tin cậy cao, hai kênh, kích thước 3U, được thiết kế để giám sát vị trí lực đẩy trục, độ giãn nở chênh lệch và độ rơi trung bình của thanh truyền trên các máy móc công nghiệp quan trọng. Được lắp đặt như một mô-đun khe cắm đơn có thể thay thế nóng bên trong khung AMS 6500, nó liên tục so sánh các biến số dịch chuyển cơ học chính xác theo thời gian thực được thu thập bởi các cảm biến tiệm cận dòng điện xoáy không tiếp xúc với các điểm đặt cảnh báo được xác định trước. Bộ xử lý tích hợp hoạt động với khả năng tính toán tốc độ cao để cung cấp các lệnh ngắt quan trọng trong vòng 40 mili giây hoặc ít hơn, chủ động bảo vệ các máy tuabin, máy nén piston cỡ lớn.

² Cấu hình kênh: Kiến trúc đầu vào cảm biến độc lập hoặc đồng bộ 2 kênh.

² Kích thước tổng thể: Kích thước 3U tiết kiệm không gian, bố trí mô-đun cắm 1 khe cắm giúp giảm 50% diện tích cần thiết cho tủ rack.

² Các định dạng đầu ra tương tự: Có các vòng lặp dòng điện tiêu chuẩn từ 0/4 đến 20 mA cùng với các dải điện áp tỷ lệ từ 0 đến 10 V.

² Tốc độ phản hồi logic: Cung cấp khả năng kích hoạt cảnh báo cực nhanh, phát hiện các chuyển động đột ngột của trục quay trong vòng 40 ms hoặc ít hơn.

² Phạm vi nhiệt độ hoạt động: Được thiết kế để chịu được tải trọng của các tấm điều khiển trong nhà máy, hoạt động ổn định trong phạm vi nhiệt độ tiêu chuẩn của tủ điện công nghiệp từ 0°C đến 65°C (32°F đến 149°F).

Theo dõi trục dọc của máy tuabin:

Kiểm toán giãn nở nhiệt của tuabin:

Phân tích độ mài mòn của máy nén khí kiểu piston:

Chức năng ở chế độ định vị lực đẩy giúp đo chính xác khe hở trục dọc so với vòng đệm ổ đỡ lực đẩy, ngăn ngừa hư hỏng do lệch trục nghiêm trọng.

Hoạt động ở chế độ giãn nở chênh lệch trong các giai đoạn khởi động tuabin để theo dõi sự khác biệt về tăng trưởng tương đối giữa thân rôto được nung nóng và vỏ máy bên ngoài.

Được cấu hình ở chế độ Độ rơi thanh piston trung bình để tính toán sự sai lệch vị trí thanh piston theo phương ngang, cho phép các đội bảo trì theo dõi sự mài mòn của vòng đai dẫn hướng bên trong trước khi xảy ra hỏng hóc xi lanh.
