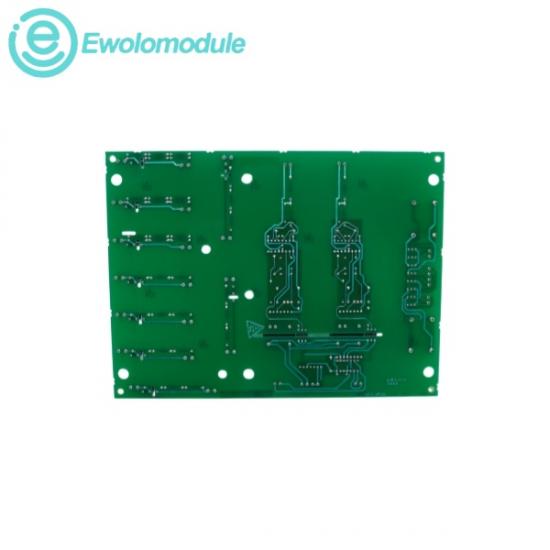

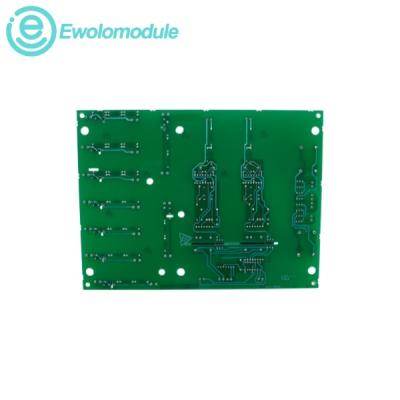

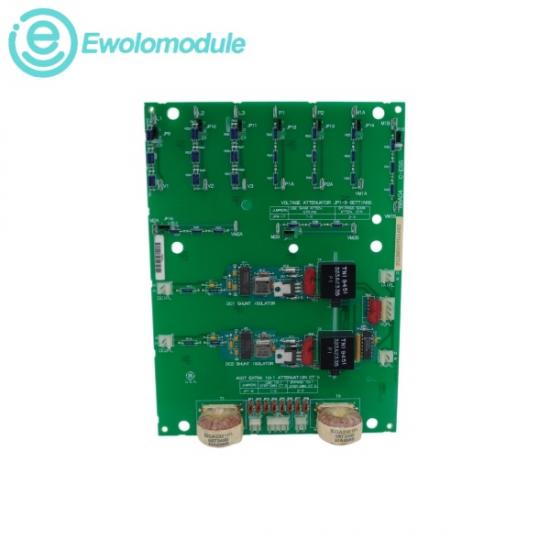

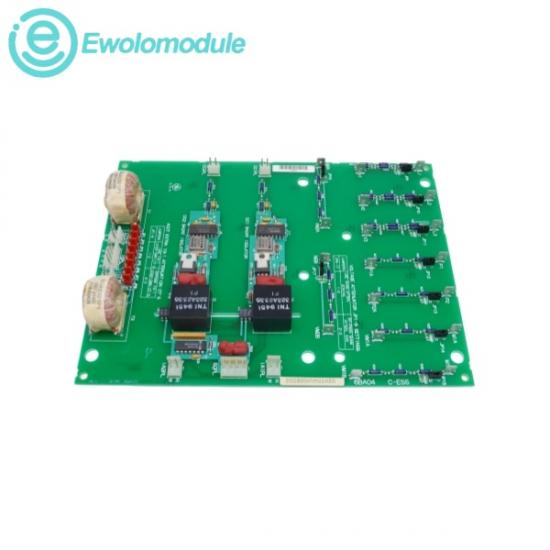

CáiGE DS200SHVMG1AEDĐây là một bo mạch giao diện phần cứng gắn trên khung máy, được thiết kế để kết nối an toàn các mô-đun điều khiển chỉnh lưu silicon (SCR) điện áp cao dạng M-Frame với các kiến trúc điều khiển thứ cấp. Nó đóng vai trò là phương tiện quan trọng để giao tiếp cầu SCR từ các bộ điều khiển M-frame với các nguồn điện có trong bo mạch DCFB hoặc SDCI và Thẻ Kết nối Nguồn (PCCA). Bo mạch cung cấp một số chức năng điện áp và chuyển đổi, chuyển đổi tín hiệu shunt từ -500 đến 500 mV thành đầu ra tần số vi sai từ 0 đến 500 kHz. Được trang bị nhiều lớp cách điện, nhiều đầu cắm và các thông số suy giảm dòng điện tùy chỉnh, thẻ này bảo vệ các bo mạch vi xử lý nhạy cảm bằng cách xử lý phản hồi điện áp nội tuyến và nhiễu xuyên âm vòng nối đất một cách liền mạch.

² Điện áp bus logic chức năng: Theo dõi các đường dây điện áp DC tiêu chuẩn +5V, +15V DC và -15V DC được cấp nguồn.

² Dải chuyển đổi điện áp shunt đầu vào: Nhận tín hiệu trường điện áp thấp thô trong khoảng từ -500 mV đến +500 mV

² Mật độ tần số tín hiệu đầu ra: Chuyển đổi tín hiệu tương tự thành dải tần chính xác từ 0 đến 500 kHz.

² Giới hạn nhiệt độ hoạt động: Được thiết kế cho môi trường tủ điện công nghiệp từ 0°C đến +60°C (+32°F đến +140°F)

² Phạm vi nhiệt độ bảo quản: -40°C đến +85°C (-40°F đến +185°F)

² Độ ẩm tương đối khi vận hành: Hệ số ẩm không ngưng tụ từ 5% đến 95%.

(1)Giao tiếp điều khiển SCR điện áp cao: Đóng vai trò là phương tiện chuyển đổi nguồn và truyền thông quan trọng, kết nối các mạch cầu SCR điện áp cao với các bo mạch điều khiển DCFB hoặc SDCI tương ứng.

(2)Xử lý tín hiệu điều khiển tuabin: Giám sát các tín hiệu vòng dòng điện riêng biệt trực tiếp từ các bộ phận kích từ trường máy phát tuabin để theo dõi sự thay đổi điện động.

(3)Cách ly hệ thống & An toàn chống xung điện: Hoạt động như một lớp lọc an toàn quan trọng bên trong các bảng điều khiển công nghiệp để ngăn chặn các xung điện áp cao gây hư hại cho các mô-đun logic CPU trung tâm.
