SIEMENSSIMATIC ET 200SP HA

01 / CHI TIẾT SẢN PHẨM

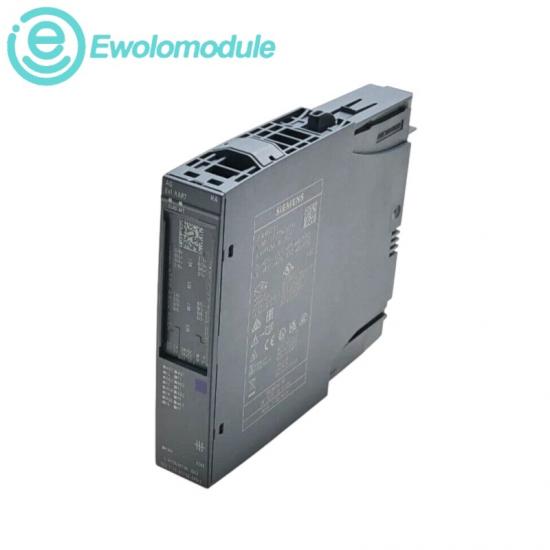

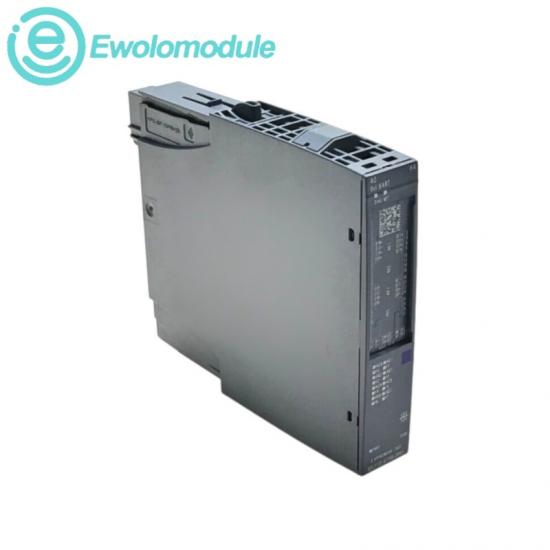

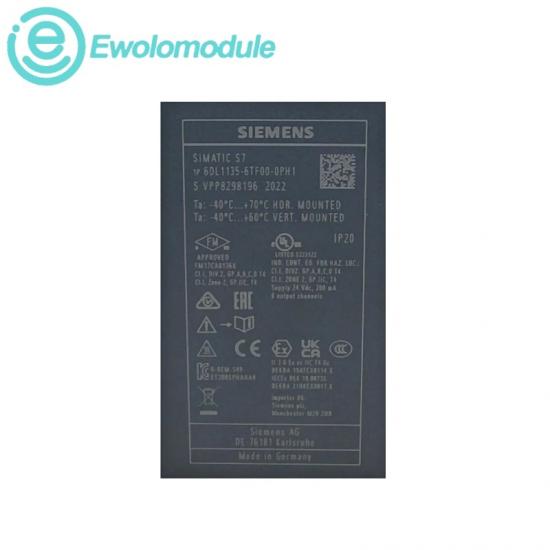

6DL1135-6TF00-0PH1

Mô-đun đầu ra tương tự AQ 8xI HART HA

Giao diện đầu ra quy trình để điều khiển các thiết bị chấp hành tại hiện trường.

Tình trạngMới nguyên bản

Bảo hànhMột năm

Còn hàng2

Nguồn dữ liệu chính thứcHướng dẫn sử dụng Siemens AQ 8xI HART HA · Danh mục sản phẩm Siemens ST PCS 7, năm 2021

Hồ sơ kỹ thuật

02 / THÔNG SỐ KỸ THUẬT

Vị trí sản phẩm

Mô-đun chuyển đổi các điểm đặt của bộ điều khiển thành tín hiệu dòng điện trong khi trao đổi thông tin thiết bị hiện trường HART.

Các kênh đầu ra

Đầu ra tương tự8 kênh dòng điện

Dải đầu ra0–10 mA, 0–20 mA, 4–20 mA

Độ phân giảiLên đến 16 bit, bao gồm cả dấu

Tải thuần trởTối đa 750 Ω

Giới hạn nguồn cấp & vận hành

Nguồn cấp định mức24 V DC; cho phép 19.2–28.8 V

Mức tiêu thụ dòng điệnTối đa 350 mA tại 8 × 24 mA / 750 Ω

Công suất tiêu tánĐiển hình 3.2 W

Vận hành theo chiều ngang−40°C đến +70°C

Lưu ý về mã đặt hàng

Sản phẩm 0PH1 là biến thể kỹ thuật PCS 7 / STEP 7; hãy giữ nguyên mã đầy đủ khi chọn sản phẩm thay thế.

Kết nối hệ thống

Sử dụng khối đấu dây ET 200SP HA được chỉ định. Dự phòng I/O yêu cầu loại TB M1. Tích hợp PCS 7 được hỗ trợ từ V9.0.

Chẩn đoán

Báo lỗi theo từng kênh.

Bảo trì

Có thể cập nhật chương trình cơ sở (firmware).

Tham số hóa

Các cài đặt kênh có thể thay đổi khi đang chạy (RUN).

Danh mục ứng dụng & tìm nguồn cung ứng

03 / KHUYẾN NGHỊ

Nhà máy chế biến

Điều khiển thiết bị truyền động tại hiện trường trong sản xuất liên tục.

Tiện ích nhà máy

Các trạm đầu ra phân tán cho thiết bị tiện ích.

Lập kế hoạch bảo trì

Hỗ trợ thay thế cho I/O quy trình đã lắp đặt.
