SIEMENS · SIMATIC NET · PROFIBUS

6GK7342-5DA03-0XE0

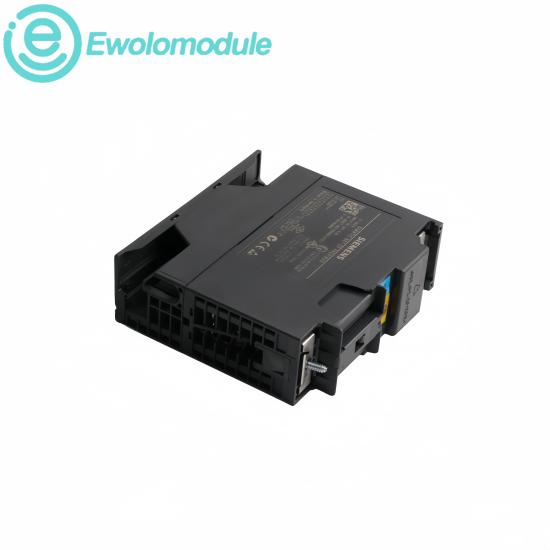

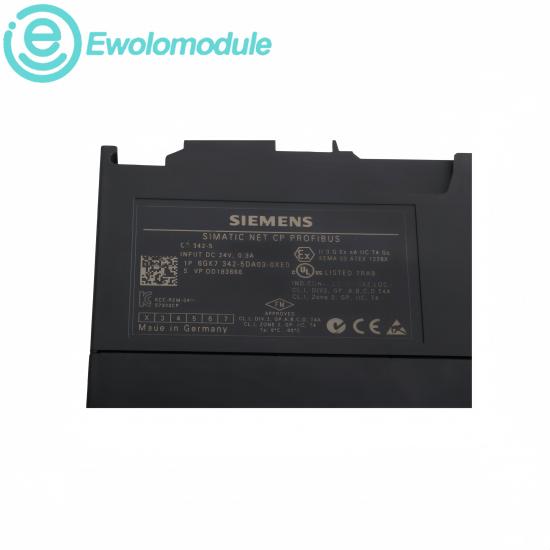

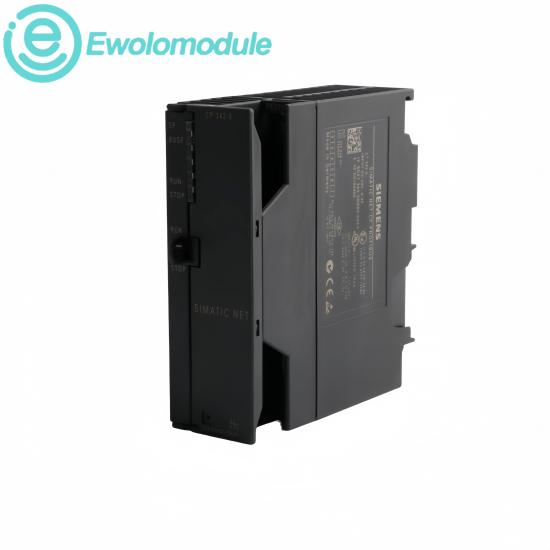

Bộ xử lý truyền thông CP 342-5

Siemens 6GK7342-5DA03-0XE0 là bộ xử lý truyền thông SIMATIC NET kết nối các hệ thống SIMATIC S7-300 với PROFIBUS để truyền thông DP, S7 và PG/OP.

THƯƠNG HIỆU Siemens	DÒNG SẢN PHẨM SIMATIC NET CP 342-5 / S7-300
BẢO HÀNH Một năm	TÍNH SẴN CÓ Còn hàng

CÁC MÔ HÌNH LIÊN QUAN TRÊN EWOLOMODULE

6GK5124-0BA00-2AA3 ↗6GK1161-6AA00 ↗

02 · THÔNG SỐ KỸ THUẬT

Phối hợp PROFIBUS cho các hệ thống S7-300 cũ

MÔ TẢ SẢN PHẨM

Được thiết kế như một bộ xử lý bus trường chuyên dụng, CP có thể hoạt động như một thiết bị chủ PROFIBUS DP loại 1 hoặc một thiết bị phụ DP. Nó cũng xử lý các dịch vụ tương thích S7, PG/OP và S5, trong khi cấu hình được lưu trữ trong CPU có thể hỗ trợ thay thế mô-đun mà không cần tải lại từ thiết bị lập trình. Cần kiểm tra số hiệu sản phẩm chính xác, phần mềm và khả năng tương thích STEP 7 trước khi thay thế.

TƯƠNG THÍCH HỆ THỐNG

Bộ vi xử lý SIMATIC S7-300 tiêu chuẩn, nhỏ gọn và dạng mô-đun
SIMATIC C7 compact units
Hệ thống SINUMERIK
Các đối tác truyền thông S7-300, S7-400 và PG/PC

THÔNG SỐ KỸ THUẬT CHÍNH THỨC

LOẠI SẢN PHẨM CP 342-5	TỶ LỆ CHUYỂN ĐỔI 9,6 kbit/s–12 Mbit/s
CỔNG PROFIBUS 1 giao diện điện	ĐẦU NỐI Ổ cắm Sub-D 9 chân, RS485
KẾT NỐI NGUỒN ĐIỆN Khối đấu dây 4 cực	ĐIỆN ÁP CUNG CẤP Bo mạch chủ 5V / Nguồn ngoài 24V DC
DÒNG ĐIỆN TIÊU BIỂU 0,15 A ở 5 V / 0,25 A ở 24 V	MẤT ĐIỆN 6,75 W
NHIỆT ĐỘ MÔI TRƯỜNG Nhiệt độ hoạt động: 0–60 °C; nhiệt độ bảo quản và vận chuyển: −40–+70 °C	BẢO VỆ MÔI TRƯỜNG IP20; độ ẩm tương đối tối đa 95% ở 25 °C, không ngưng tụ.

TÍNH NĂNG SẢN PHẨM

◆ Có thể lựa chọn chế độ hoạt động DP master class 1 hoặc DP slave.
◆ Dịch vụ truyền thông S7 và dịch vụ kỹ thuật PG/OP
◆ Giao tiếp GỬI/NHẬN tương thích với S5
◆ Lưu trữ cấu hình để thay thế mà không cần PG

ĐƯỜNG KẾT NỐI

CPU S7-300

›

CP 342-5

›

PROFIBUS DP

Kết nối các thiết bị I/O phân tán, bộ truyền động, trạm HMI/OP và các thiết bị PROFIBUS tương thích với lớp điều khiển S7-300.

Vai trò DP có thể lựa chọn

Cấu hình được lưu trữ trên CPU

Tích hợp S7-300 cũ

03 · KHUYẾN NGHỊ

Tính liên tục của Fieldbus cho hệ thống tự động hóa đã lắp đặt

ỨNG DỤNG CÔNG NGHIỆP

Được sử dụng trong các dây chuyền sản xuất, nhà máy chế biến, xử lý vật liệu, đóng gói, xử lý nước và các hệ thống lắp đặt khác nơi các bộ điều khiển S7-300 phối hợp với I/O PROFIBUS, các bộ truyền động và thiết bị vận hành.

LẮP ĐẶT VÀ NÂNG CẤP

Lắp đặt vào rack S7-300, kết nối nguồn 24 V và giao diện PROFIBUS 9 chân, sau đó tải cấu hình STEP 7 đã xác minh. Đối với việc thay thế, hãy giữ nguyên mã sản phẩm và ngữ cảnh firmware chính xác; cấu hình được lưu trong CPU có thể hỗ trợ thay thế mà không cần thiết bị lập trình.
