THÔNG TIN CHI TIẾT SẢN PHẨM

6SE7090-0XX84-3DB1

Bảng giao diện đồng hồ đo tốc độ kỹ thuật số DTI

NHẬN DIỆN SẢN PHẨM

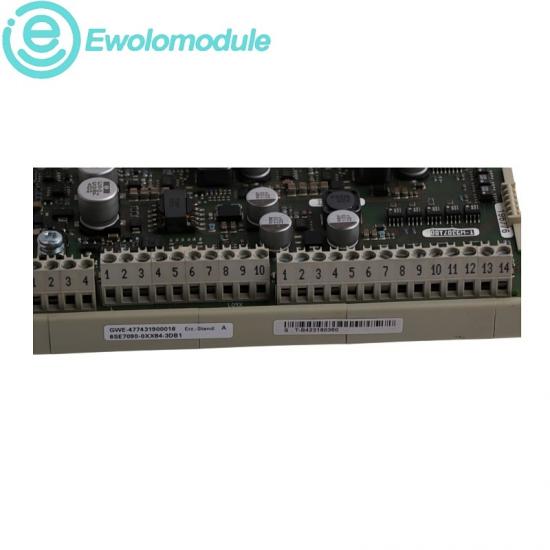

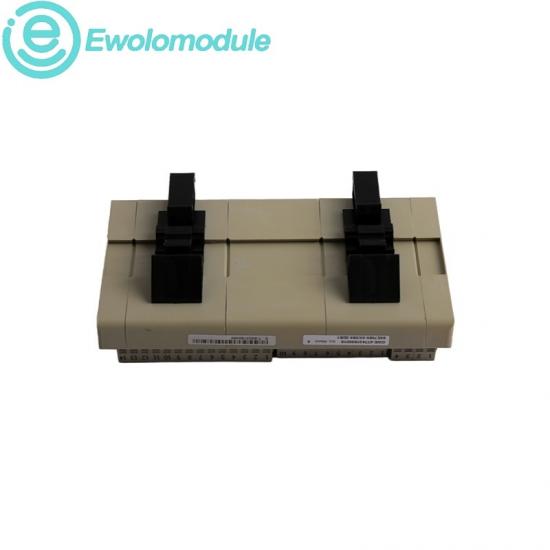

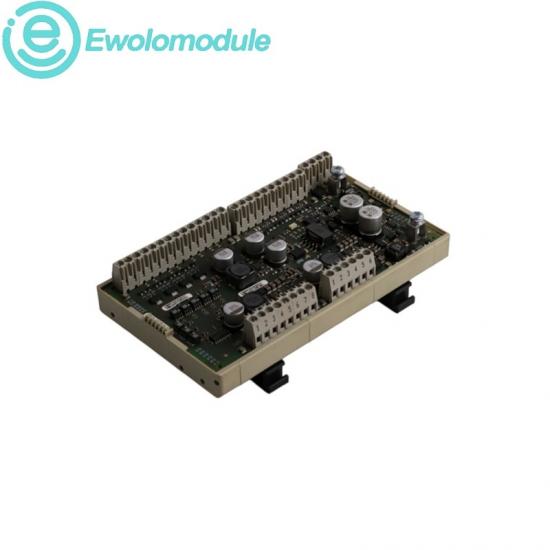

Bảng giao diện đồng hồ đo tốc độ kỹ thuật số Siemens 6SE7090-0XX84-3DB1 SIMOVERT MASTERDRIVES DTI

Bo mạch giao diện DTI dùng để kết nối các đồng hồ đo tốc độ kỹ thuật số TTL hoặc HTL cách ly điện với mạch điện tử điều khiển SIMOVERT MASTERDRIVES.

TÌNH TRẠNGMới nguyên bản

BẢO HÀNHMột năm

TÍNH SẴN CÓCòn hàng

CÁC MẪU LIÊN QUAN

Thông số kỹ thuật

CHẨN ĐOÁN & BẢO VỆ

Một đường ray giám sát tốc độ chuyên dụng hỗ trợ giám sát phản hồi bộ mã hóa. Các đầu vào cách ly điện tách biệt tín hiệu trường khỏi bộ điều khiển. Sử dụng cáp có vỏ bọc chống nhiễu và nối đất ở cả hai đầu; vỏ bọc phải được bảo vệ bởi tủ chủ và không được phép có hiện tượng ngưng tụ hơi nước.

LẮP ĐẶT & NÂNG CẤP

Gắn bo mạch DTI vào thanh ray gắn và kết nối X401 cho TTL hoặc X402 cho HTL, không bao giờ kết nối cả hai. Sử dụng cáp chống nhiễu và nguồn điện 24V bên ngoài cách ly khi cần thiết. Cấu hình các tham số SIMOVERT thích hợp cho bộ điều khiển và khe cắm đã lắp đặt.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC

TÊN SẢN PHẨMGiao diện đồng hồ đo tốc độ kỹ thuật số DTI

ĐẦU VÀO TTL5 V

ĐẦU VÀO HTL11 đến 30 V

CÁCH LY ĐẦU VÀOCách ly điện

CUNG CẤP NỘI BỘ15 V DC, 160 mA

NGUỒN CUNG CẤP BÊN NGOÀI24 V DC, -16% / +25%

TẢI TRỌNG TỐI ĐA CỦA BỘ MÃ HÓA300 mA HTL; 400 mA TTL

DÒNG ĐIỆN ĐẦU VÀO12 mA HTL; 42 mA TTL

GIỚI HẠN TẦN SỐ TÍN HIỆU400 kHz

ĐẦU NỐIX401, X402, X403, X404 và X405

Đề xuất

MÔI TRƯỜNG VẬN HÀNH

Nhiệt độ vận hành từ 0 đến +55 °C; phạm vi lưu trữ và vận chuyển từ -25 đến +70 °C. Các cấp môi trường là 3K3 và 3C2, mức độ ô nhiễm 2, loại quá áp II và IP00. Không cho phép ngưng tụ.

GIÁM SÁT & ĐIỀU KHIỂN

Các rãnh xung A và B cùng với tín hiệu giám sát máy đo tốc độ được chuyển tiếp đến thiết bị điện tử CU2, CUVC, CUVP hoặc TSY. Trạng thái bộ mã hóa và phản hồi tốc độ được đánh giá thông qua các tham số ổ đĩa SIMOVERT đã cấu hình.
