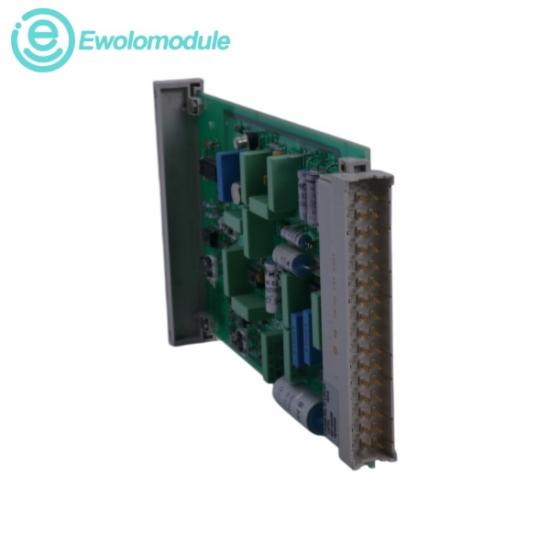

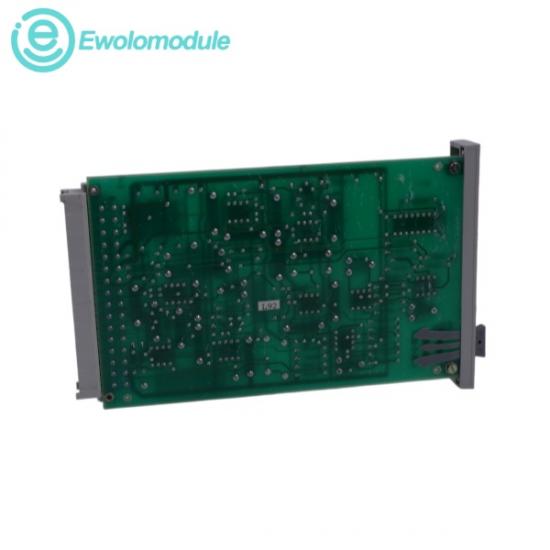

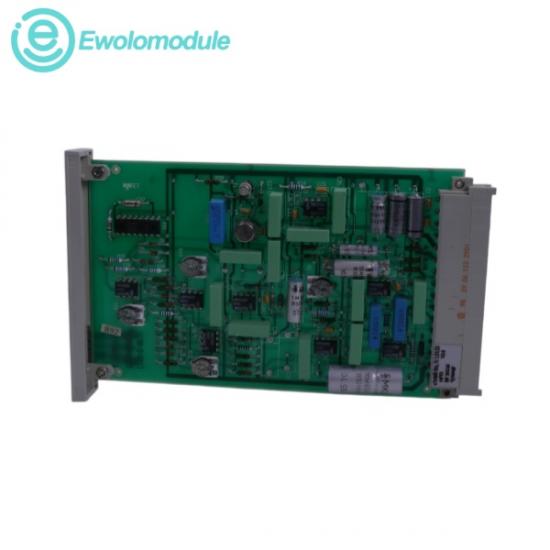

CáiSiemens 7TW4600-0/BFĐây là một mô-đun đầu vào kỹ thuật số công nghiệp đa kênh, mật độ cao, được thiết kế để kết nối các thiết bị trường riêng lẻ với bộ điều khiển xử lý tập trung. Hoạt động như một nút theo dõi trạng thái mạnh mẽ, nó liên tục cảm nhận các tín hiệu nhị phân, chẳng hạn như trạng thái đóng/mở của tiếp điểm cơ khí, vị trí công tắc giới hạn hoặc trạng thái cảm biến tiệm cận và chuyển đổi chúng thành các mức logic ổn định cho CPU của hệ thống. Mô-đun này có kiến trúc tiên tiến được xây dựng trên bảng mạch in nhiều lớp (PCB) với các bộ lọc logic tích hợp, đèn LED trạng thái và cấu hình đầu vào cấp hoặc hút dòng điện mật độ cao.

l Điện áp hoạt động danh nghĩa: 24 V DC, nguồn điện logic hệ thống tiêu chuẩn

l Dòng điện đầu vào định mức: Tiêu thụ khoảng 4 mA đến 7 mA mỗi kênh.

l Ngưỡng trạng thái tín hiệu: Trạng thái tín hiệu "0" (TẮT): -3 V DC đến +5 V DC

l Ngưỡng trạng thái tín hiệu: Trạng thái tín hiệu "1" (BẬT): +13 V DC đến +30 V DC

l Trở kháng đầu vào: Định mức khoảng 3,3 kΩ đến 4,7 kΩ trên từng vòng mạch đầu vào riêng lẻ.

l Nhiệt độ hoạt động môi trường xung quanh: Được thiết kế cho môi trường nhiệt độ khắc nghiệt trong công nghiệp, từ 0 °C đến +60 °C.

l Phạm vi nhiệt độ bảo quản: Giới hạn bảo quản an toàn từ -40 °C đến +70 °C

l Khả năng chịu độ ẩm tương đối: Khả năng chống ẩm không ngưng tụ lên đến 95%.

Theo dõi khóa liên động máy móc:

Thiết bị này giám sát các nút bấm trên dây chuyền lắp ráp tự động, mạch dừng khẩn cấp và cửa bảo vệ an toàn cơ khí để quản lý hệ thống khóa liên động trong nhà máy.

Hệ thống đo từ xa trạng thái trạm biến áp:

Được lắp đặt trong các bảng điều khiển điện của nhà máy điện để thu thập phản hồi nhị phân theo thời gian thực về trạng thái của các bộ ngắt mạch điện tải nặng và vị trí của van cách ly.

Thiết bị vận chuyển và băng tải:

Thu thập các tín hiệu kích hoạt riêng biệt chính xác từ các con lăn căn chỉnh vật lý, tấm cảm biến tải và công tắc tiệm cận trên khắp các trung tâm phân phối khối lượng lớn.

Kiểm soát quy trình hóa học:

Kết nối với các công tắc phao rời rạc, bộ kích hoạt áp suất và mảng phản hồi đóng van bên trong các giá điều khiển mật độ cao trong điều kiện nhiễu điện từ mạnh.
