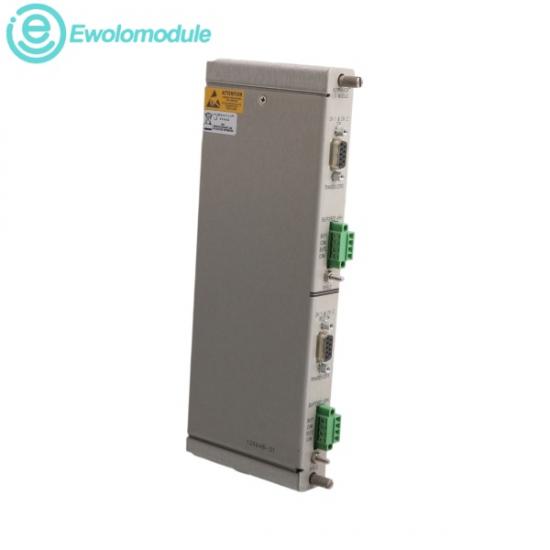

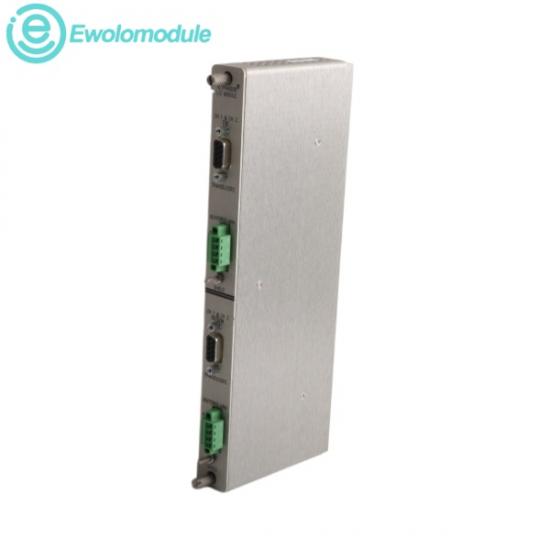

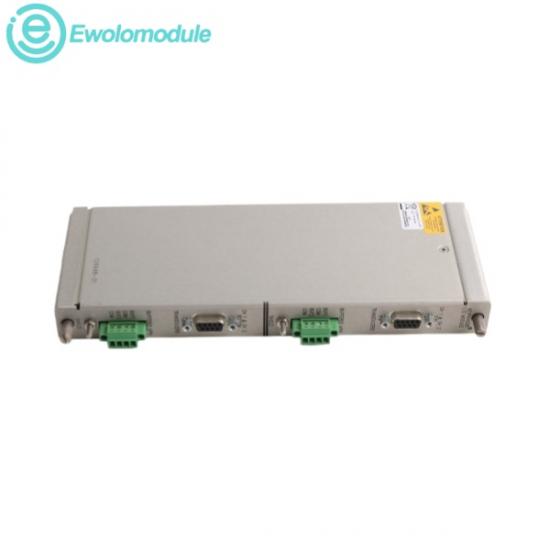

CáiBently Nevada 126648-01Đây là mô-đun I/O Keyphasor hai kênh, kích thước bằng một nửa chiều cao, được thiết kế cho giá đỡ 3500. Nó chuyển đổi các tín hiệu analog thô từ các đầu dò tiệm cận hoặc bộ thu từ thành các tín hiệu số Keyphasor chính xác. Nó xử lý các tín hiệu đầu vào này để cung cấp tham chiếu pha chính xác cao, ghi tốc độ và đo từ xa đồng bộ hóa vectơ trên toàn bộ bảng mạch bảo vệ máy móc. Được đặt trong khung công nghiệp chắc chắn, có lớp chắn, nó cung cấp các kết nối đầu cuối mạnh mẽ, đảm bảo hệ thống điều khiển nhà máy có thể theo dõi chính xác các dịch chuyển quay nhanh và ngăn ngừa các sự cố hỏng hóc linh kiện cơ khí bất ngờ trong điều kiện vận hành khắc nghiệt.

Dải tín hiệu đầu vào: An toàn trong khoảng từ +5V DC đến -24V DC.

Nguồn điện cấp từ bảng mạch chính: Dòng điện và điện áp hoạt động từ kết nối bảng mạch chính của giá đỡ 3500 tập trung (+5 Vdc và +24 Vdc).

Giới hạn tiêu thụ điện năng: Thông thường, thiết bị tiêu thụ ít hơn 3,0 Watt điện năng hoạt động liên tục.

Thông số trở kháng đầu vào: Được thiết kế với trở kháng đầu vào cao, thường lớn hơn 100 kΩ.

Nhiệt độ môi trường hoạt động: Từ -30 °C đến +65 °C (-22 °F đến +150 °F).

Giới hạn nhiệt độ bảo quản: -40 °C đến +85 °C (-40 °F đến +185 °F).

Cửa sổ chịu được độ ẩm tương đối: Được thiết kế cho môi trường có độ ẩm tương đối từ 5% đến 95%, không ngưng tụ.

Tham chiếu pha một lần mỗi lượt:

Ghi nhật ký tốc độ máy quay:

Theo dõi thu thập dữ liệu đồng bộ:

Truyền tín hiệu định thời trục mỗi vòng quay từ các đầu dò tiệm cận tại hiện trường đến hệ thống 3500 để thiết lập đường cơ sở vectơ ổn định.

Thu nhận các dạng sóng xung nhanh từ các cảm biến từ tính để theo dõi chính xác tốc độ quay của các tuabin công nghiệp tốc độ cao.

Cung cấp các tín hiệu định thời cần thiết cho mạng phần mềm nhà máy để thu thập các dạng sóng rung động đồng bộ trong quá trình khởi động máy móc.
