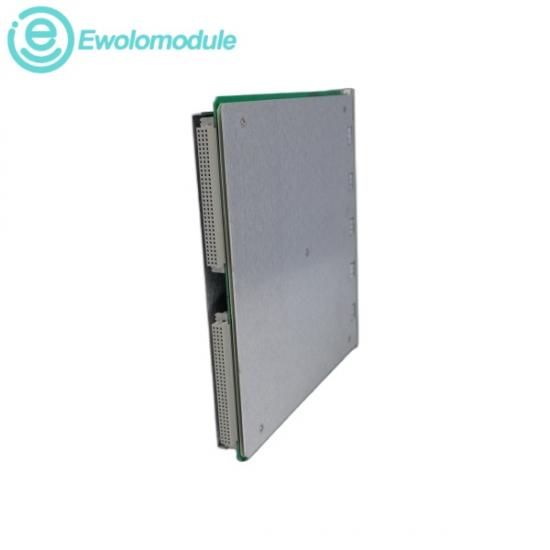

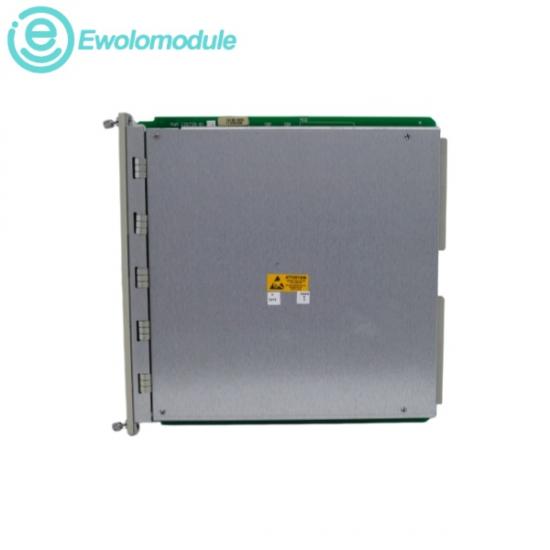

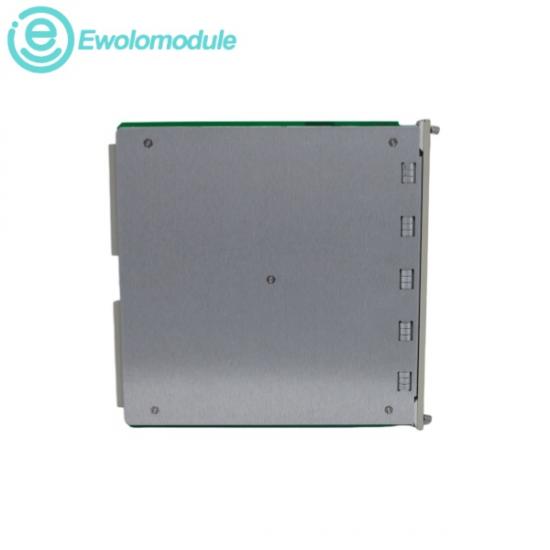

CáiBentley Nevada 3500/90Đây là một mô-đun cổng giao tiếp hiệu suất cao được thiết kế để hoạt động như cầu nối thông tin chính giữa tủ bảo vệ máy móc 3500 và các hệ thống điều khiển bên ngoài. Nó cung cấp khả năng giao tiếp mở rộng bằng cách thu thập tất cả các giá trị, cảnh báo và trạng thái được giám sát bởi tủ từ bảng mạch chính và truyền chúng đến các hệ thống điều khiển phân tán, bộ điều khiển logic lập trình (PLC) hoặc máy tính nhà máy. Bằng cách hỗ trợ các giao thức mở tiêu chuẩn công nghiệp như Modbus trên cả kênh Ethernet TCP/IP tốc độ cao và kênh nối tiếp, mô-đun này đảm bảo tích hợp liền mạch với cơ sở hạ tầng điều khiển quy trình.

Điện áp hoạt động đầu vào: Lấy nguồn trực tiếp từ nguồn điện của bảng mạch chủ giá đỡ 3500 (+5 Vdc và +24 Vdc).

Mức tiêu thụ điện năng: Thiết kế bên trong tiết kiệm điện năng, thường tiêu thụ từ 5,0 Watt (danh nghĩa) đến 7,0 Watt (tối đa).

Phạm vi nhiệt độ hoạt động: -30 °C đến +65 °C (-22 °F đến +150 °F) để đảm bảo hiệu suất ổn định.

Giới hạn nhiệt độ bảo quản: -40 °C đến +85 °C (-40 °F đến +185 °F).

Khả năng chịu độ ẩm tương đối: Từ 5% đến 95% độ ẩm tương đối, không ngưng tụ.

Tích hợp điều khiển quy trình tập trung:

Cấu hình máy móc từ xa:

Hệ thống SCADA và cơ sở hạ tầng thu thập dữ liệu:

Truyền tải tất cả các giá trị, cảnh báo và trạng thái được giám sát từ giá đỡ thiết bị đến mạng DCS hoặc PLC của nhà máy công nghiệp để thực hiện các khóa liên động quy trình tự động.

Cho phép thiết lập các đường truyền thông Ethernet tốc độ cao an toàn với phần mềm cấu hình tủ rack 3500 để cập nhật và kiểm tra thông số từ xa.

Tích hợp liền mạch với phần mềm giám sát toàn nhà máy hoặc các gói phần mềm thu thập dữ liệu thông qua Modbus/TCP để ghi nhật ký lịch sử.
