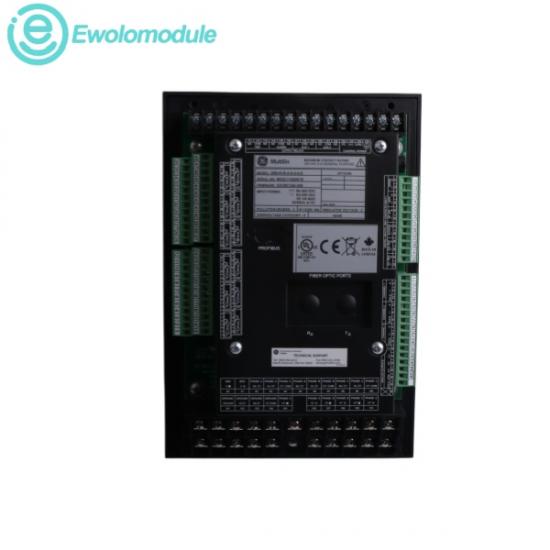

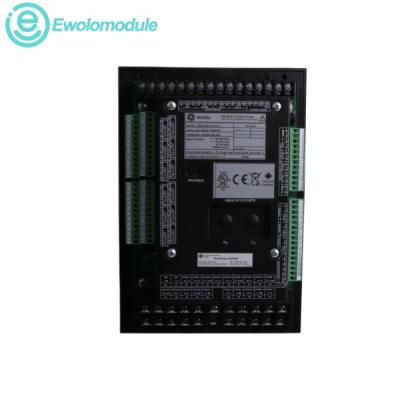

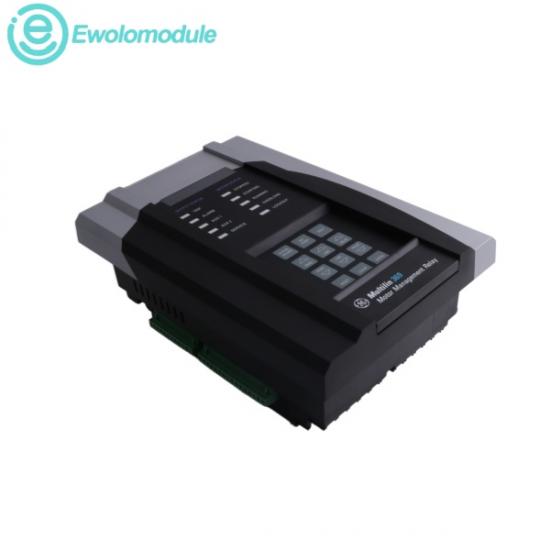

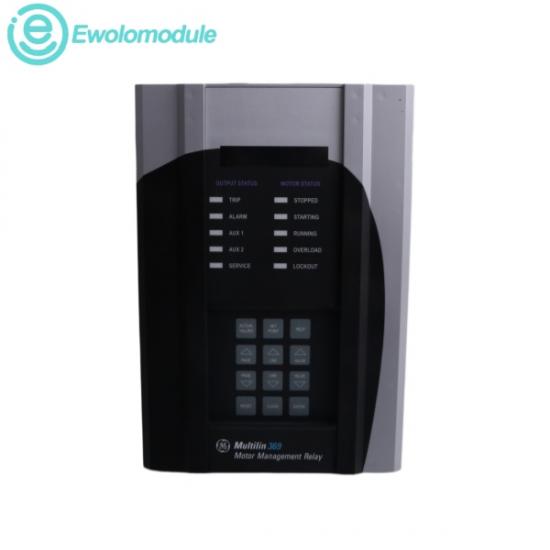

CáiGE 369-HI-R-0-0-0-0-EĐây là một rơle bảo vệ và giám sát kỹ thuật số dựa trên vi máy tính, được thiết kế để quản lý các động cơ AC ba pha cỡ trung bình và các thiết bị phần cứng cơ khí được dẫn động bởi chúng. Hoạt động như một thiết bị an toàn thích ứng, thiết bị chủ động học hỏi các đặc tính khởi động và hoạt động trong quá khứ của từng động cơ để tự động điều chỉnh các cấu hình bảo vệ bên trong. Mã hiệu cụ thể này cho thấy cấu hình công suất điều khiển dải rộng "HI" được kết hợp với tùy chọn "R", bổ sung 12 liên kết đầu vào cảm biến nhiệt độ điện trở (RTD) độc lập, có thể lập trình trực tiếp vào khung máy.

N Điện áp nguồn điều khiển (Tùy chọn HI): 50 đến 300 VDC hoặc 60 đến 265 VAC

N Đầu vào CT pha và nối đất: Cấu hình định mức thứ cấp 1 A hoặc 5 A

N Ngõ ra tương tự: 1 kênh tiêu chuẩn với thiết bị cơ bản, có thể cấu hình cho vòng lặp dòng điện 0-20 mA hoặc 4-20 mA.

N Định mức tiếp điểm rơle đầu ra: Định mức liên tục 10 A

N Nhiệt độ hoạt động môi trường xung quanh: -40°C đến +60°C (-40°F đến +140°F) định mức môi trường tủ liên tục

N Phạm vi nhiệt độ bảo quản: -40°C đến +80°C

N Độ ẩm tương đối khi hoạt động: Lên đến 95% (trạng thái không ngưng tụ)

1.

Hệ thống bảo vệ động cơ điện xoay chiều trung thế: Được đấu nối trực tiếp vào máy điện không đồng bộ cỡ trung bình bên trong bảng điều khiển nhà máy. Hệ thống liên tục lấy mẫu hồ sơ dòng điện ba pha để theo dõi điều kiện hoạt động, và nếu phát hiện tình trạng kẹt rôto hoặc mất cân bằng pha đột ngột, nó sẽ kích hoạt ngắt mạch ngay lập tức.

2.

Khai thác mỏ và chế biến quặng kim loại: Được lắp đặt bên trong các nhà máy chế biến hạng nặng để giám sát nhiệt độ stato, ổ trục và môi trường xung quanh của động cơ băng tải mô-men xoắn cao, máy nghiền và đường ray vận chuyển vật liệu.

3.

Cơ sở hạ tầng dầu khí và lọc dầu: Quản lý mạng lưới bơm chuyển chất lỏng áp suất cao, quạt thông gió nhà máy lọc dầu và hệ thống khai thác đường ống từ xa để thực thi các biện pháp ngăn chặn khởi động an toàn và thực hiện các thông số thời gian làm mát động cơ.

4.

Các cơ sở sản xuất bột giấy, giấy và hóa chất theo mẻ: Điều chỉnh mô hình bảo vệ nhiệt điện cho các động cơ trộn mẻ lớn, máy băm gỗ hạng nặng và máy bơm cấp nước xử lý nước, nơi mà sự cố cháy động cơ tại một điểm duy nhất có thể làm ngừng hoạt động dây chuyền sản xuất.
