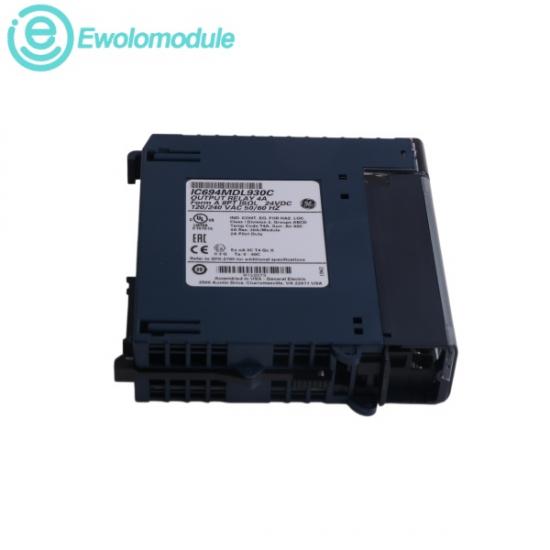

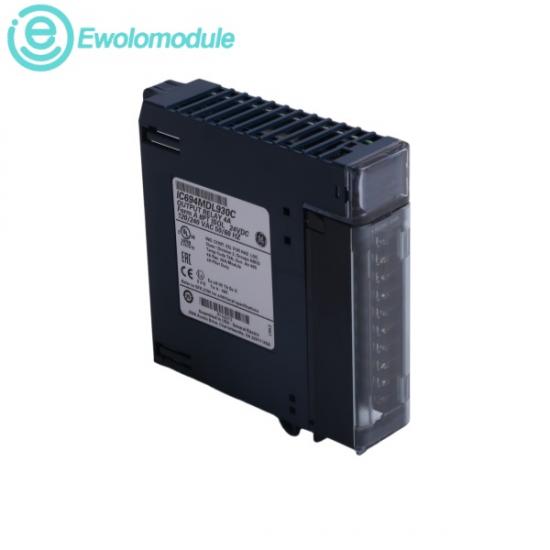

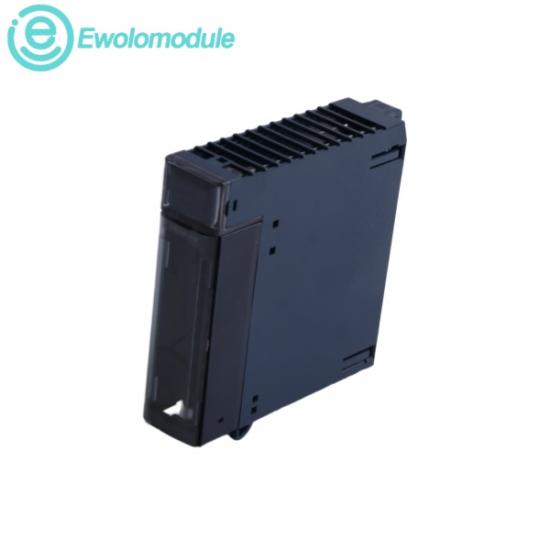

CáiGE IC694MDL930Đây là một mô-đun đầu ra rơle rời rạc, cách ly công suất cao 8 điểm, được thiết kế để kết nối các mạch điều khiển logic lập trình (PLC) với các tải công nghiệp nặng. Hoạt động bên trong các bo mạch chủ PACSystems RX3i hoặc Series 90-30, thẻ này có 8 tiếp điểm cơ khí Form A độc lập. Vì mỗi kênh riêng lẻ được cách ly hoàn toàn điểm-điểm với các kênh khác và chứa đầu ra chung riêng biệt, nó có thể đồng thời chuyển mạch các mức điện áp khác nhau và các đường dây điện AC hoặc DC không đồng nhất một cách an toàn.

N Điện áp định mức danh nghĩa: 24 VDC / 120/240 VAC

N Dải điện áp chuyển mạch hoạt động: 5 đến 30 VDC / 5 đến 250 VAC

N Tải đầu ra tối thiểu cho phép: 10 mA

N Dòng điện khởi động tức thời tối đa: 5,0 A

N Nhiệt độ hoạt động môi trường: 0°C đến +60°C (+32°F đến +140°F) tích hợp khe cắm liên tục

N Độ ẩm tương đối khi hoạt động: 5% đến 95% (trạng thái không ngưng tụ)

N Dòng điện tiêu thụ bên trong bo mạch chủ:Dòng điện 6 mA từ bus logic hệ thống +5 VDC (tất cả các đầu ra đều hoạt động)

Dòng điện 70 mA từ bus điều khiển rơle +24 VDC (tất cả các đầu ra đều hoạt động)

1.

Điều khiển động cơ & Chuyển mạch cuộn dây tải nặng: Trực tiếp điều khiển và chuyển mạch các cuộn dây tiếp điểm khởi động động cơ công suất cao, rơle điều khiển công nghiệp và phanh từ. Nó có khả năng tiêu tán an toàn dòng điện khởi động cảm ứng cao lên đến 5A khi vận hành các cuộn dây động cơ tải nặng.

2.

Điều khiển hệ thống khí nén và thủy lực: Điều khiển các van điện từ cao áp và bộ điều khiển cửa phân phối để quản lý đường dẫn chất lỏng trong quy trình, điều chỉnh vị trí kẹp vật lý và vận hành các khối logic xi lanh an toàn.

3.

Hệ thống chỉ dẫn và thông báo âm thanh tại nhà máy: Kích hoạt đèn báo hiệu, đèn báo trạng thái trực quan, đèn báo nguy hiểm và còi báo động toàn nhà máy trên khắp các dây chuyền sản xuất.

4.

Cơ sở hạ tầng dầu khí và tiện ích: Cách ly an toàn khung điều khiển chính trong khi chuyển mạch các van nhiên liệu 240V phân tán hoặc các bộ phận gia nhiệt từ xa khi cần cách ly liên tục ở mức cao.
