SIEMENS · CHI TIẾT SẢN PHẨM

6ES7232-0HB22-0XA8

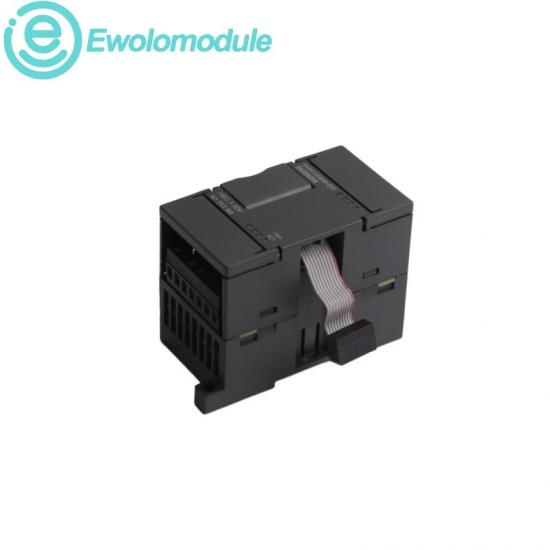

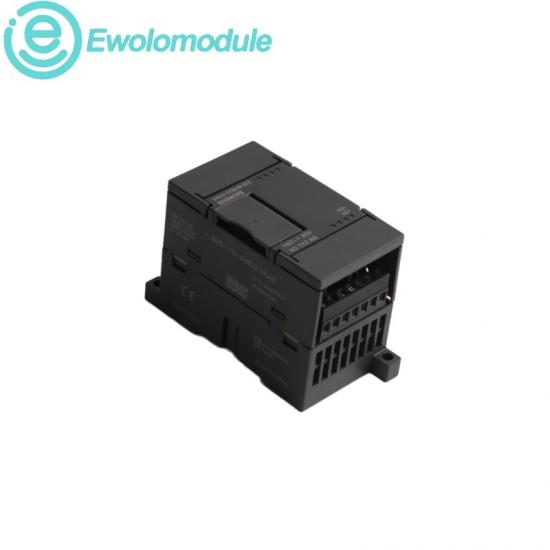

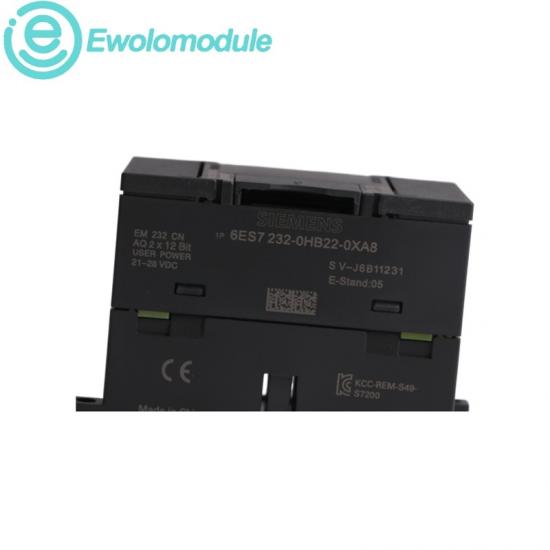

Mô-đun đầu ra tương tự SIMATIC S7-200 CN EM 232 2AO

TÌNH TRẠNG

Mới nguyên bản

BẢO HÀNH

Một năm

TÓM TẮT SẢN PHẨM

Mô-đun mở rộng EM 232 này bổ sung hai đầu ra điện áp tương tự cho bộ điều khiển SIMATIC S7-200 CN tương thích. Hai kênh này tạo ra tín hiệu ±10 V DC với chuyển đổi 12 bit cho các lệnh điều khiển bộ truyền động tương tự.

Mô-đun này chỉ dành cho CPU S7-22X và có chứng nhận CE cho phiên bản sản phẩm CN. Vui lòng xác nhận loại CPU, dải tín hiệu và số hiệu sản phẩm đầy đủ trước khi lắp đặt.

LIÊN HỆ TRỰC TIẾP

☎ +86 17359287459 ✉ sales9@apterpower.com

Khám phá Siemens →

MÔI TRƯỜNG VẬN HÀNH · GIÁM SÁT & KIỂM SOÁT

Tạo lệnh tương tự hai kênh cho bộ điều khiển SIMATIC S7-200 CN

◈ Môi trường hoạt động

Lắp đặt bên cạnh CPU S7-22X tương thích trong chuỗi mở rộng S7-200 CN.

Nối dây hai đầu ra analog để có được dải tín hiệu ±10 V DC như đã ghi trong tài liệu.

Hãy sử dụng dây dẫn tín hiệu có vỏ bọc và hệ thống nối đất phù hợp cho các mạch analog.

Tuân thủ các yêu cầu về lắp đặt và môi trường của S7-200 CN trong quá trình vận hành thử.

◎ Giám sát & kiểm soát

Hai đầu ra tương tự cung cấp các lệnh điện áp độc lập.

Chuyển đổi 12 bit hỗ trợ tạo điểm đặt tương tự có thể lặp lại.

CPU ghi các từ đầu ra thông qua bus mở rộng S7-200.

Các bước kiểm tra khi vận hành thử cần xác nhận việc điều chỉnh tỷ lệ, cực tính và tải được kết nối.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Loại sản phẩm Đầu ra tương tự EM 232	Đầu ra tương tự 2	Phạm vi đầu ra ±10 V DC	Độ phân giải của bộ chuyển đổi 12 bit
CPU tương thích Chỉ dành cho S7-22X	Mất điện 2 W điển hình	Sự chấp thuận CE	Kích thước sản phẩm 4,6x8x6,2cm

Thông tin chính thức từ Siemens cho mã sản phẩm 6ES7232-0HB22-0XA8.

Thế mạnh thương hiệu đáp ứng các nhu cầu tự động hóa thực tế

ĐẶC TÍNH SIEMENS · LĨNH VỰC ỨNG DỤNG

Đặc tính thương hiệu Siemens

1	Phần cứng mở rộng S7-200 nhỏ gọn hỗ trợ tự động hóa máy móc tiết kiệm chi phí.
2	Độ phân giải kênh được ghi chép đầy đủ cho phép mở rộng analog có thể dự đoán trước.
3	Mã đặt hàng Siemens hỗ trợ bảo trì có kiểm soát các hệ thống cũ.
4	Lắp đặt dạng mô-đun giúp tách biệt phần mở rộng analog khỏi bộ điều khiển cơ sở.

Lĩnh vực ứng dụng

A	Đầu ra tham chiếu tốc độ cho các biến tần tương thích.
B	Điều khiển điểm đặt van và bộ truyền động trong các máy nhỏ gọn.
C	Tạo lệnh analog trong các hệ thống định lượng và nhiệt độ.
D	Thay thế dịch vụ cho các đầu ra analog S7-200 CN đã lắp đặt.

CÁC MẪU ĐỀ XUẤT

SIEMENS

6ES7953-8LF00-0AA0	6ES7953-8LF20-0AA0	6ES7953-8LF30-0AA0	6ES7953-8LG20-0AA0	6ES7953-8LG30-0AA0
6ES7953-8LG31-0AA0	6ES7953-8LJ30-0AA0	6ES7953-8LJ31-0AA0	6ES7953-8LL31-0AA0	6ES7953-8LM31-0AA0
6ES7953-8LM32-0AA0	6ES7953-8LP31-0AA0	6ES7954-8LC03-0AA0	6ES7954-8LE03-0AA0	6ES7954-8LF03-0AA0
6ES7954-8LL03-0AA0	6ES7954-8LP03-0AA0	6ES7214-1BG40-0XB0	6ES7972-0AA01-0XA0	6ES7151-7AA20-0AB0

Lưu ý lựa chọn: xác minh hệ thống mục tiêu, định mức điện và mã sản phẩm đầy đủ trước khi thay thế.

Trích dẫnMột quy trình yêu cầu rõ ràng gồm bốn bước

Nhận dạng

Vui lòng cung cấp mã số sản phẩm đầy đủ của Siemens và số lượng cần thiết.

Xác minh

Xác nhận hệ thống mục tiêu, định mức điện và phiên bản đã lắp đặt.

Trích dẫn

Nhận thông tin về giá hiện tại, tình trạng hàng, điều kiện và thời gian giao hàng.

Gửi đi

Xác nhận yêu cầu đóng gói và sắp xếp vận chuyển.
