SIEMENS · CHI TIẾT SẢN PHẨM

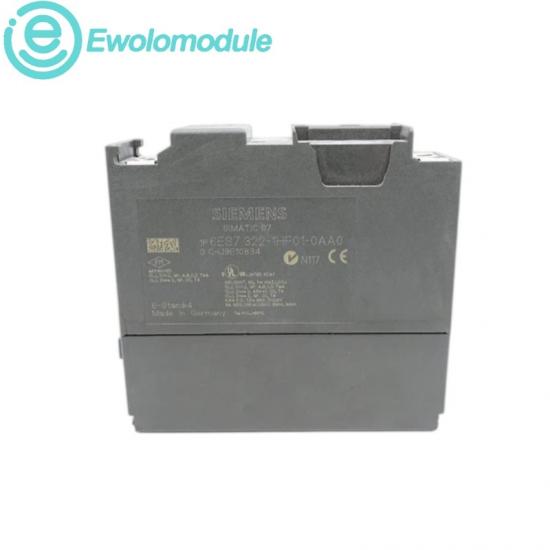

6ES7322-1HF01-0AA0

Mô-đun đầu ra kỹ thuật số 8 rơle SIMATIC S7-300 SM 322

TÌNH TRẠNG

Mới nguyên bản

BẢO HÀNH

Một năm

TÓM TẮT SẢN PHẨM

Mô-đun SM 322 cách ly này cung cấp tám đầu ra rơle để chuyển mạch các tải công nghiệp hỗn hợp từ trạm S7-300. Mỗi kênh có định mức lên đến 2 A và các đầu ra được bố trí thành các nhóm hai đầu ra cách ly.

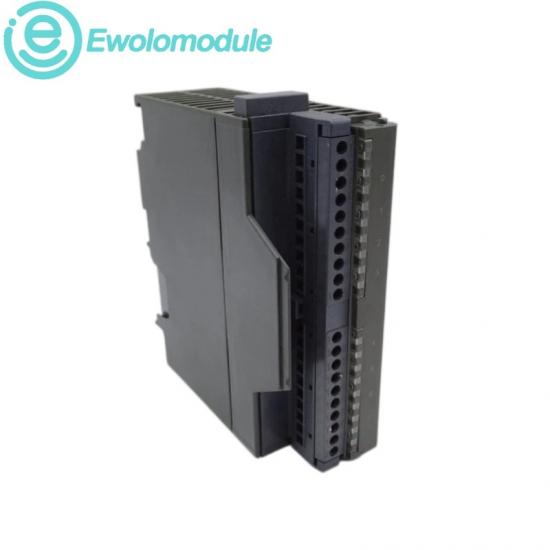

Đầu nối phía trước 20 chân cung cấp giao diện hiện trường, trong khi các đèn báo trạng thái màu xanh lá cây hiển thị trạng thái đầu ra. Kiểm tra điện áp tải, tải tiếp điểm và cấu hình giá đỡ đã thiết lập trước khi thay thế.

LIÊN HỆ TRỰC TIẾP

☎ +86 17359287459 ✉ sales9@apterpower.com

Khám phá Siemens →

MÔI TRƯỜNG VẬN HÀNH · GIÁM SÁT & KIỂM SOÁT

Mạch chuyển mạch rơle cách ly cho tải SIMATIC S7-300 điện áp hỗn hợp.

◈ Môi trường hoạt động

Lắp đặt vào giá đỡ trung tâm hoặc giá đỡ mở rộng SIMATIC S7-300 tương thích.

Kết nối dây dẫn ngoài hiện trường thông qua đầu nối phía trước 20 chân cần thiết.

Sử dụng trong phạm vi điện áp tải tối đa được ghi trong tài liệu là 24 V DC hoặc 230 V AC.

Tuân thủ các giới hạn về bảo vệ tiếp điểm và tần số chuyển mạch đối với tải cảm ứng.

◎ Giám sát & kiểm soát

Tám đầu ra rơle chuyển mạch các tải điện trở, cuộn cảm và đèn.

Đèn LED trạng thái đầu ra cung cấp phản hồi hoạt động ở cấp độ kênh.

Cách ly điện phân tách các nhóm đầu ra và bus trên bảng mạch chính.

Các bước kiểm tra khi vận hành thử cần xác nhận loại tải, dòng điện và bảo vệ tiếp điểm.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Loại sản phẩm Đầu ra kỹ thuật số SM 322	Đầu ra kỹ thuật số 8 đầu ra rơle	Dòng điện đầu ra định mức 2 A	Điện áp tải 24 V DC hoặc 230 V AC
Nhóm kênh Được cách ly theo nhóm 2 người	Đầu nối phía trước 20 chân	Mất điện 3,2 W điển hình	Kích thước sản phẩm 4x12,5x12cm

Dữ liệu chính thức của Siemens cho mã sản phẩm 6ES7322-1HF01-0AA0.

Thế mạnh thương hiệu đáp ứng các nhu cầu tự động hóa thực tế

ĐẶC ĐIỂM SIEMENS · CÁC LĨNH VỰC ỨNG DỤNG

Đặc điểm thương hiệu Siemens

1	Các mô-đun SIMATIC S7-300 cung cấp khả năng tương thích cấp rack đã được ghi nhận.
2	Đầu ra rơ-le đáp ứng cho cả tải công nghiệp AC và DC.
3	Chỉ báo trạng thái kênh hỗ trợ kiểm tra vận hành trực tiếp.
4	Các giới hạn điện xác định hỗ trợ bảo trì và thay thế có cấu trúc.

Các lĩnh vực ứng dụng

A	Chuyển mạch công tắc tơ, cuộn dây và van trong các hệ thống S7-300.
B	Điều khiển tải AC/DC hỗn hợp trong thiết bị sản xuất.
C	Đầu ra cách ly rơ-le cho các bảng điều khiển tiện ích và xử lý vật liệu.
D	Thay thế dịch vụ trong các rack SIMATIC S7-300 đã được thiết lập.
